S6-L-B112-3.0 Комбинированный кабель двигателя и тормоза высокой мощности

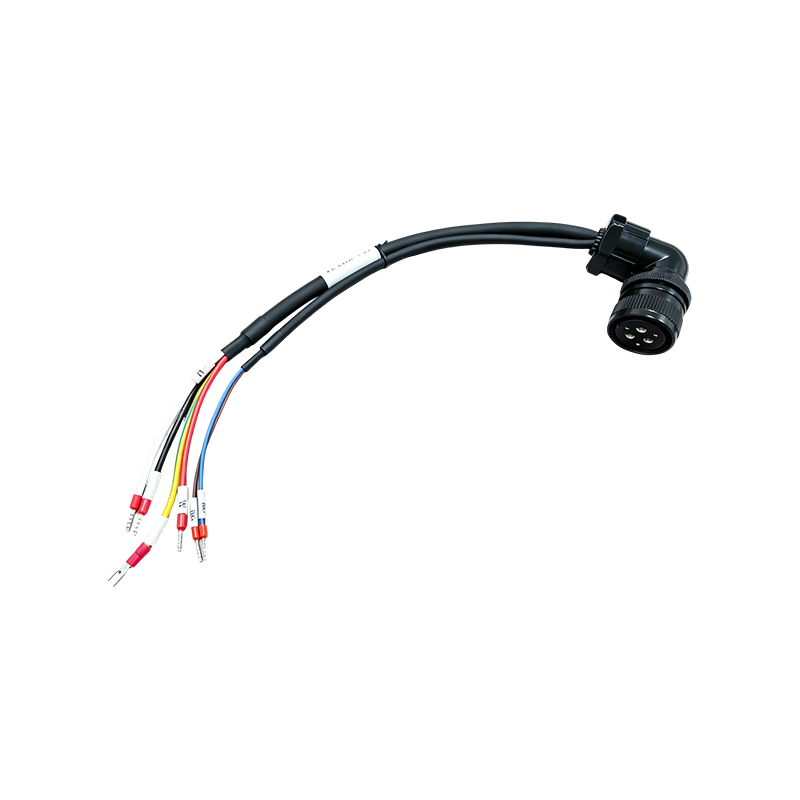

Интегрированная высокоэффективная передача мощности и тормоза: кабель объединяет питание двигателя и питание электромагнитного тормоза в одной основной оболочке, разделяющейся на независимо проложенные ветви. Концы проводов образуют полную цепь с трехфазными линиями электропередачи U, V, W, заземляющим проводом PE и тормозными линиями BK/BK, что позволяет проложить один кабель для удовлетворения требований как к работе двигателя, так и к мощности торможения, что значительно упрощает работу по подключению со стороны оборудования.

Конструкция, пропускающая ток высокой мощности. В жилах используется толстый многожильный гибкий провод из чистой меди, обеспечивающий достаточную токопроводящую способность и низкие потери при передаче, что позволяет удовлетворить требования к стабильному питанию мощных серводвигателей в условиях тяжелой нагрузки и непрерывной работы, эффективно снижая тепловыделение и падение напряжения.

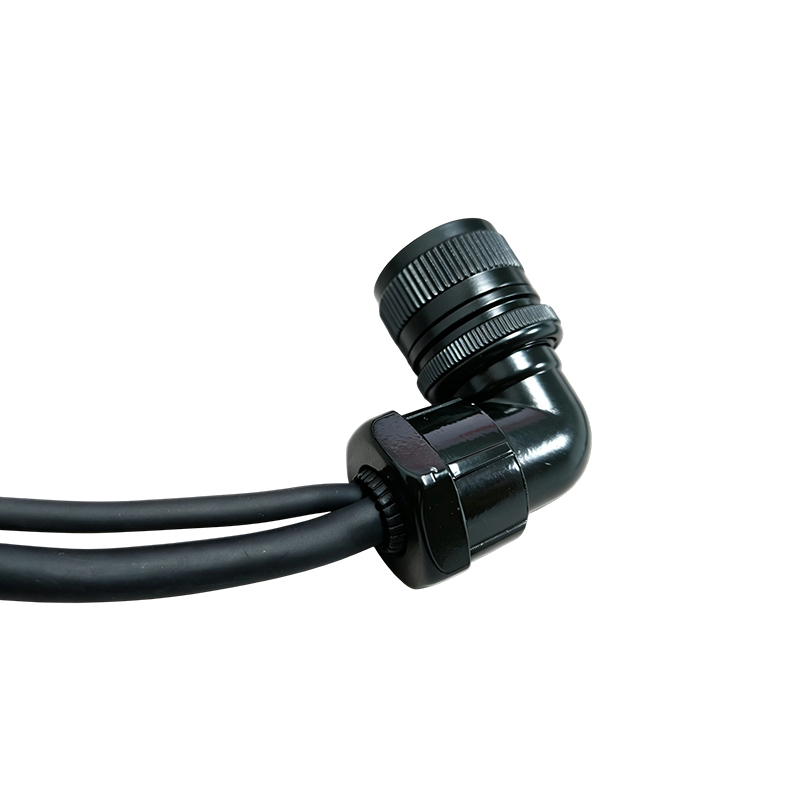

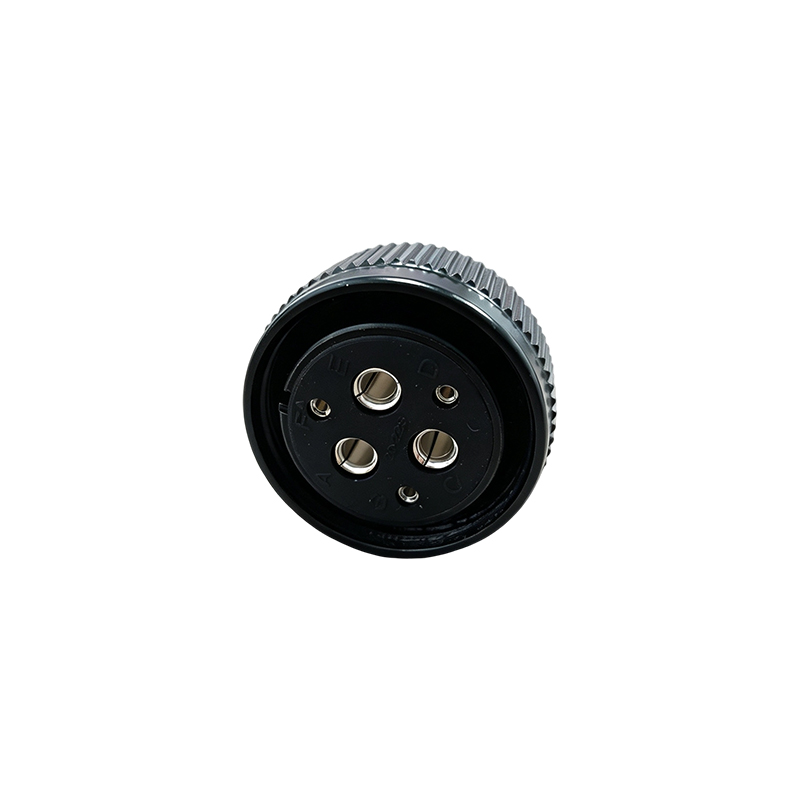

Прочная и надежная конструкция с двумя разъемами: приводной конец оснащен прямоугольным круглым авиационным разъемом с внутренней 4-контактной компоновкой, литым под давлением металлическим корпусом в сочетании с водонепроницаемой и пыленепроницаемой стопорной накидной гайкой и кабельным зажимом, эффективно противостоящим вибрации, перетаскиванию, пыли и влаге в промышленных условиях. Прилагаемый 4-контактный разъем тормоза также имеет конструкцию со шпонкой, обеспечивающую точную установку.

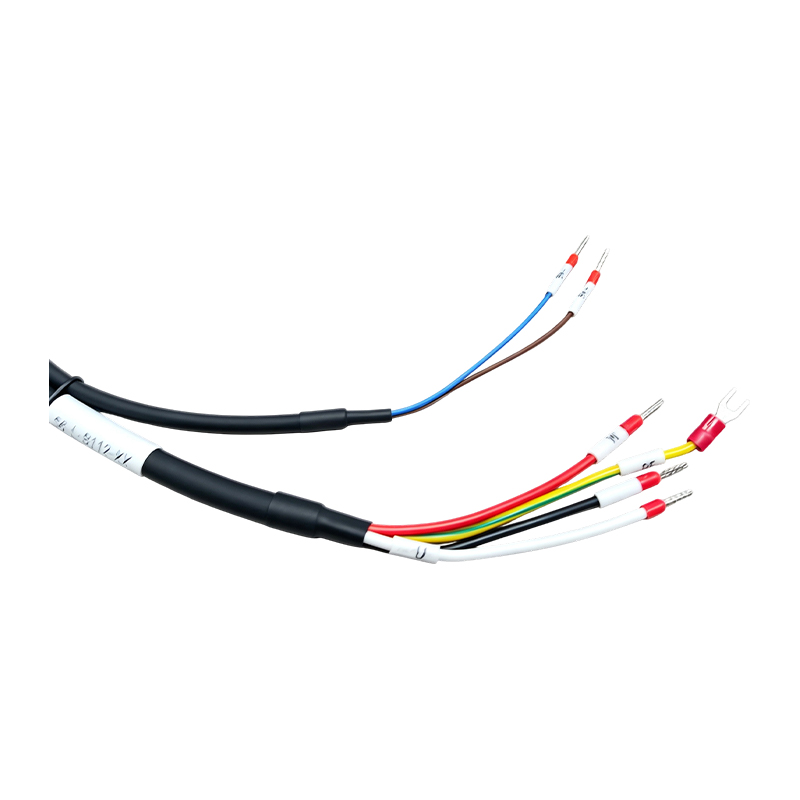

Точная маркировка и стандартизированное качество изготовления. Силовые провода U/V/W и тормозные провода BK/BK четко маркированы термоусадочными этикетками и оснащены обжимными клеммами открытого или вилочного типа, что позволяет установщикам быстро и точно выполнить подключение в соответствии с маркировкой, снижая риск неправильного подключения и сокращая время ввода в эксплуатацию на месте.

Материал оболочки, устойчивый к атмосферным воздействиям и истиранию: внешняя оболочка изготовлена ​​из маслостойкого, стойкого к истиранию композитного ПВХ-материала с превосходной гибкостью и огнестойкими свойствами, подходящего для длительного использования в сложных промышленных условиях, таких как мастерские и производственные линии.

Полное тестирование качества: перед отправкой каждый кабель проходит проверку целостности, проверку сопротивления изоляции и испытание на устойчивость к высокому напряжению, что обеспечивает соответствие стандартам сертификации 3C Китая и стандартам CE ЕС, а также предоставляет клиентам безопасную и надежную передачу мощности и тормоза.

Торговые точки продукта

Специальный кабель для мощных сервосистем: специально разработан для мощных серводвигателей, оснащенных электромагнитными тормозами, подходит для станков с ЧПУ, промышленных роботов и погрузочно-разгрузочного оборудования, где надежность тормозов имеет решающее значение.

Упрощенная проводка с двойной функциональностью: мощность двигателя и мощность торможения объединены в один основной кабель, что сокращает количество кабелей и пространство в кабельных лотках, необходимое для оборудования, и снижает сложность установки.

Никакой вторичной обработки не требуется: обжимка клемм и сборка разъемов выполняются перед отправкой, что позволяет пользователям напрямую подключаться к оборудованию после получения без профессиональной электрической доработки, что снижает барьеры при установке и затраты на рабочую силу.

Гибкая настройка: длина кабеля, модель разъема и тип клеммы могут быть настроены в соответствии со спецификациями интерфейса оборудования клиента, что позволяет полностью использовать мощные сервоприводные системы различных марок.

Область применения: силовая проводка для мощных станков с ЧПУ, управление шарнирным приводом и тормозом для промышленных роботов, встроенная силовая и тормозная проводка для погрузочно-разгрузочного и подъемного оборудования, а также мощные сервосистемы на автоматизированных производственных линиях.

Особые примечания: конструкция с двумя ветвями обеспечивает независимую передачу мощности и тормоза; конструкция разъема со шпонкой обеспечивает точную установку; конструкция проводника толстого сечения подходит для применений с высокой мощностью; маслостойкость и устойчивость оболочки к истиранию подходят для условий промышленных объектов; продукт прошел сертификацию 3C Китая и CE CE; надежный выбор для силовой и тормозной проводки в мощных сервосистемах.
