Почему срок службы при изгибе и усталости является наиболее важным показателем производительности мобильных кабелей

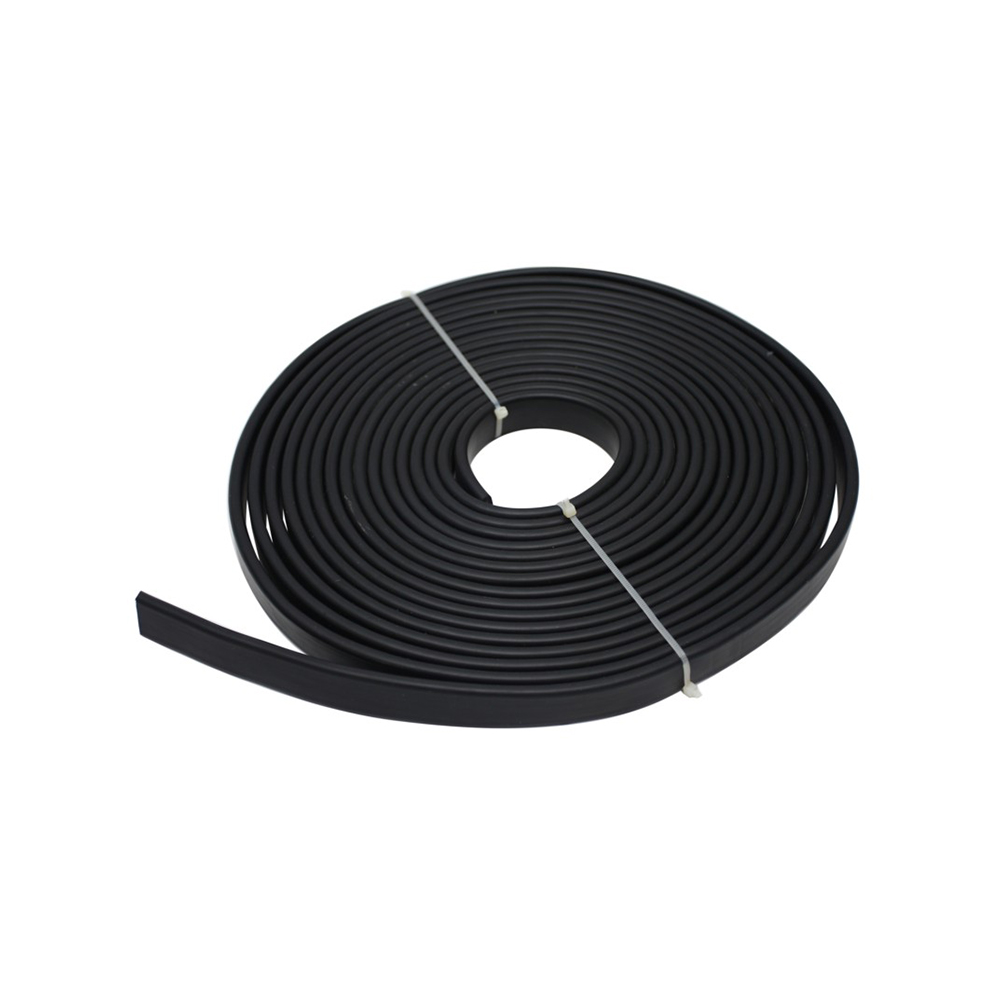

В отличие от кабелей стационарной прокладки, лифт, путешествующий по плоскому кабелю Они подвергаются непрерывному циклическому изгибу на протяжении всего срока службы. Каждый раз, когда кабина лифта движется, трос висит в цепной петле, которая меняет положение, многократно сгибая трос в точке подвеса и вдоль подвесной секции. В высотном здании, где лифт совершает от 200 до 400 поездок в день, движущийся кабель может накапливать миллионы гибких циклов в течение срока службы от 15 до 25 лет. Это делает сопротивление усталости при изгибе, а не только прочность на разрыв или диэлектрические свойства изоляции, определяющим критерием производительности при составлении спецификации и закупке кабеля.

Срок службы при изгибной усталости в первую очередь определяется конструкцией жил проводника. В передвижных плоских кабелях используются тонкожильные проводники, обычно класса 5 или 6 по стандарту IEC 60228, которые состоят из большого количества очень тонких отдельных проводов, скрученных вместе. Проводник класса 6 поперечным сечением 0,75 мм² может быть составлен из более чем 200 отдельных проводов диаметром менее 0,08 мм каждый, по сравнению с жестким проводником класса 2 того же сечения, использующим только 7 проводов. Эта тонкая скрутка распределяет изгибающее напряжение по гораздо большему количеству проводных соединений, значительно увеличивая количество циклов изгибания, которые проводник может выдержать, прежде чем отдельные провода начнут разрушаться. Когда тонкожильные проводники заменяются более грубыми альтернативами для снижения стоимости, срок службы гибкого кабеля резко падает — часто на порядок — в то время как кабель все еще может выдерживать статические электрические испытания, что делает деградацию невидимой до тех пор, пока не начнутся сбои в полевых условиях.

Изоляционный материал также способствует долговечности при изгибе. Термопластичные эластомеры (TPE) и специально разработанные соединения ПВХ, используемые в ходовых кабелях лифтов, разработаны так, чтобы оставаться гибкими в широком диапазоне температур, не растрескиваясь и не затвердевая. Стандартный ПВХ общего назначения становится хрупким при низких температурах и чрезмерно размягчается при повышенных температурах, что ускоряет усталость изоляции в точках изгиба. Компания Anhui Zhishang Cable Technology Co., Ltd. проводит квалификацию изоляционных компаундов специально для применения в условиях динамического изгиба, проверяя рабочие характеристики посредством стандартизированных испытаний на изгиб, а не полагаясь исключительно на технические характеристики материалов.

Геометрия плоского кабеля и как она управляет поведением петли в шахте

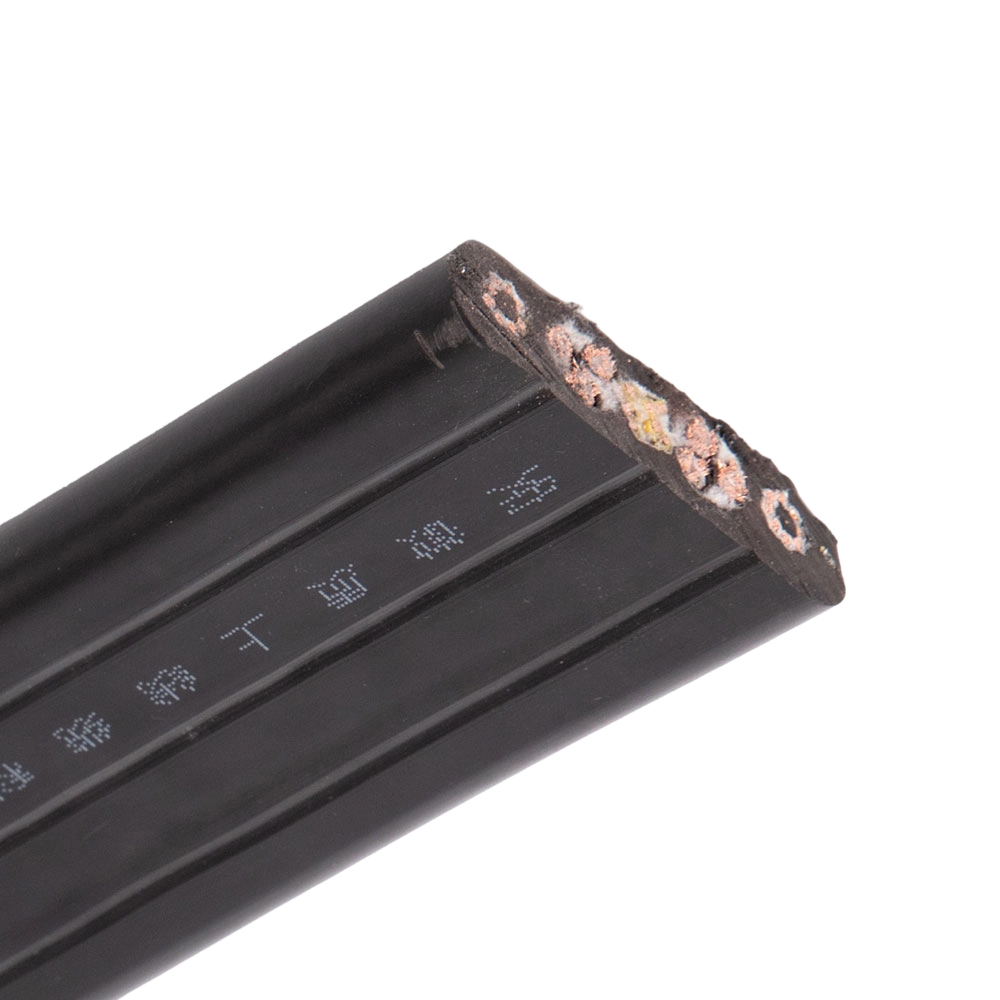

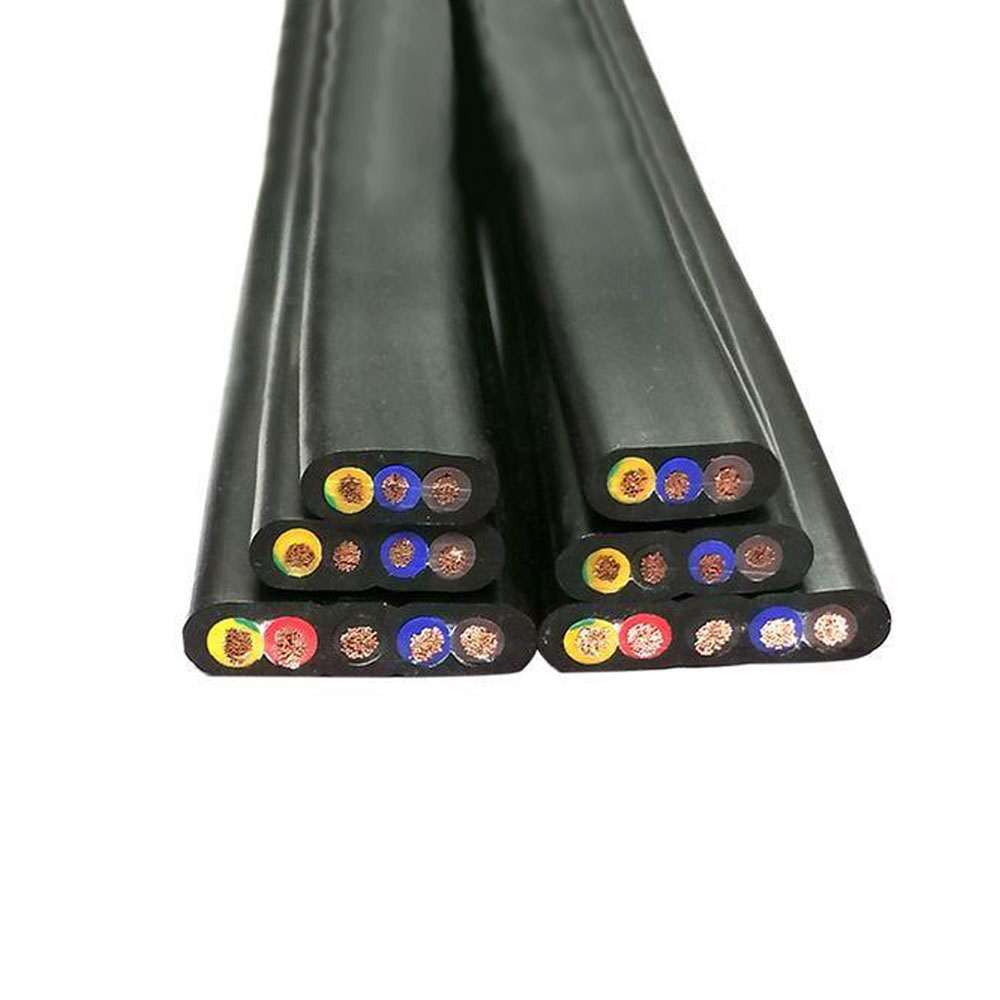

Плоское поперечное сечение движущегося троса лифта — это не просто удобство упаковки — это продуманный геометрический выбор, который определяет, как трос висит, изгибается и перемещается внутри шахты. Плоский кабель изгибается преимущественно в одной плоскости (по узкому размеру), что сохраняет устойчивость и предсказуемость контактной цепи во время движения лифта. Эта контролируемая ось изгиба предотвращает скручивание, скручивание кабеля или образование неправильных петель, которые могут привести к его соприкосновению со стенами шахты, противовесом или другими кабелями — все это является режимом отказа, которому со временем более подвержены круглые движущиеся кабели.

Соотношение ширины и толщины плоского кабеля напрямую влияет на соотношение жесткостей между осями изгиба и кручения. Трос, слишком тонкий по отношению к своей ширине, становится чрезмерно гибким в направлении скручивания, что позволяет ему скручиваться под воздействием асимметричной нагрузки или воздушных потоков в высоких подъемниках. И наоборот, если кабель слишком толстый по сравнению с его шириной, увеличивается жесткость на изгиб в предпочтительной плоскости изгиба, что увеличивает нагрузку на подвесной зажим и может вызвать преждевременную усталость проводника вблизи точки крепления. Производители кабелей должны сбалансировать эти конкурирующие требования посредством проектирования поперечного сечения, а опубликованные спецификации размеров следует оценивать с учетом этого функционального контекста, а не рассматривать как произвольные физические характеристики.

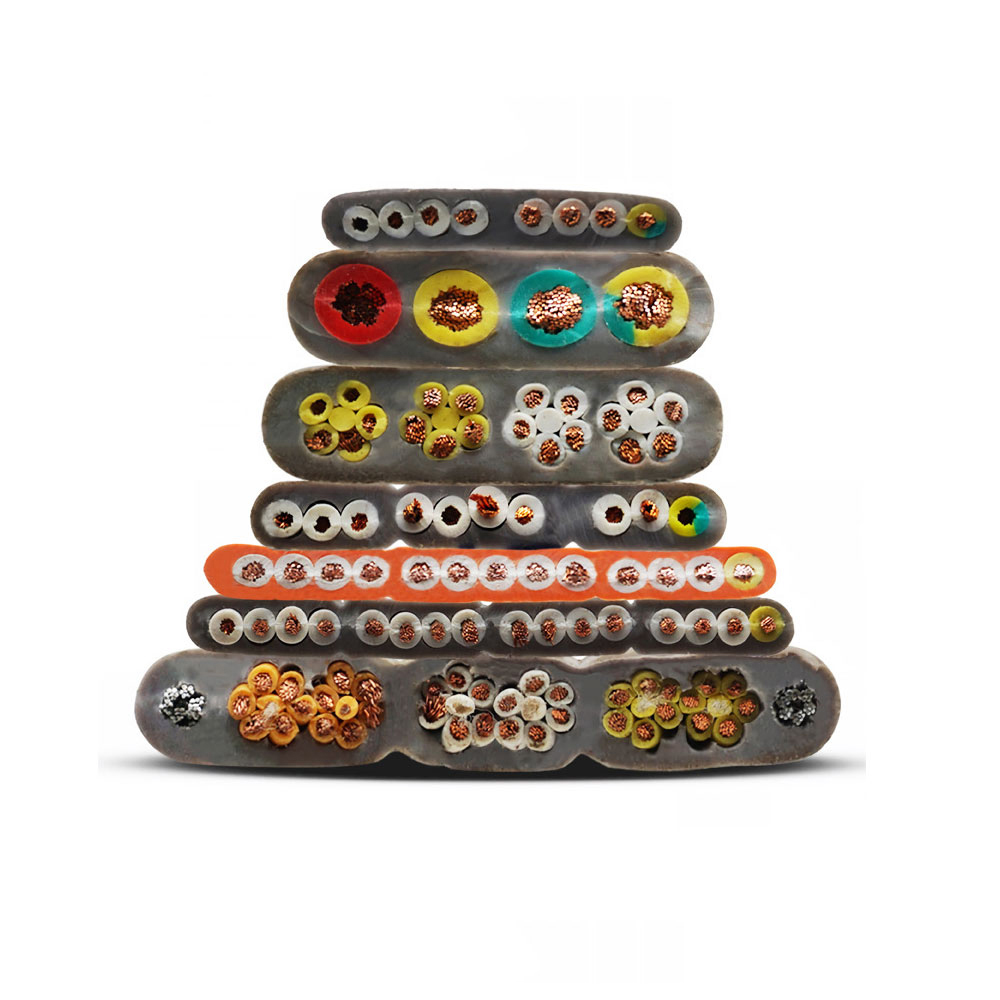

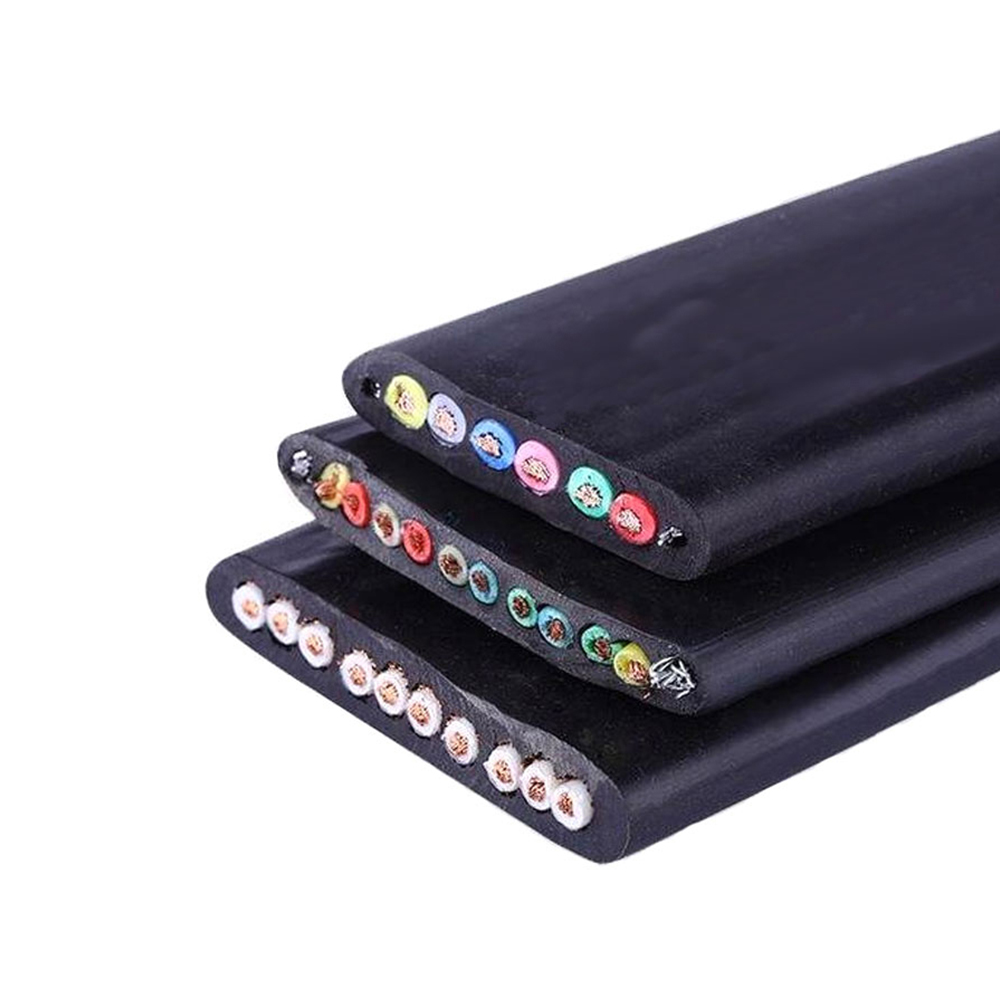

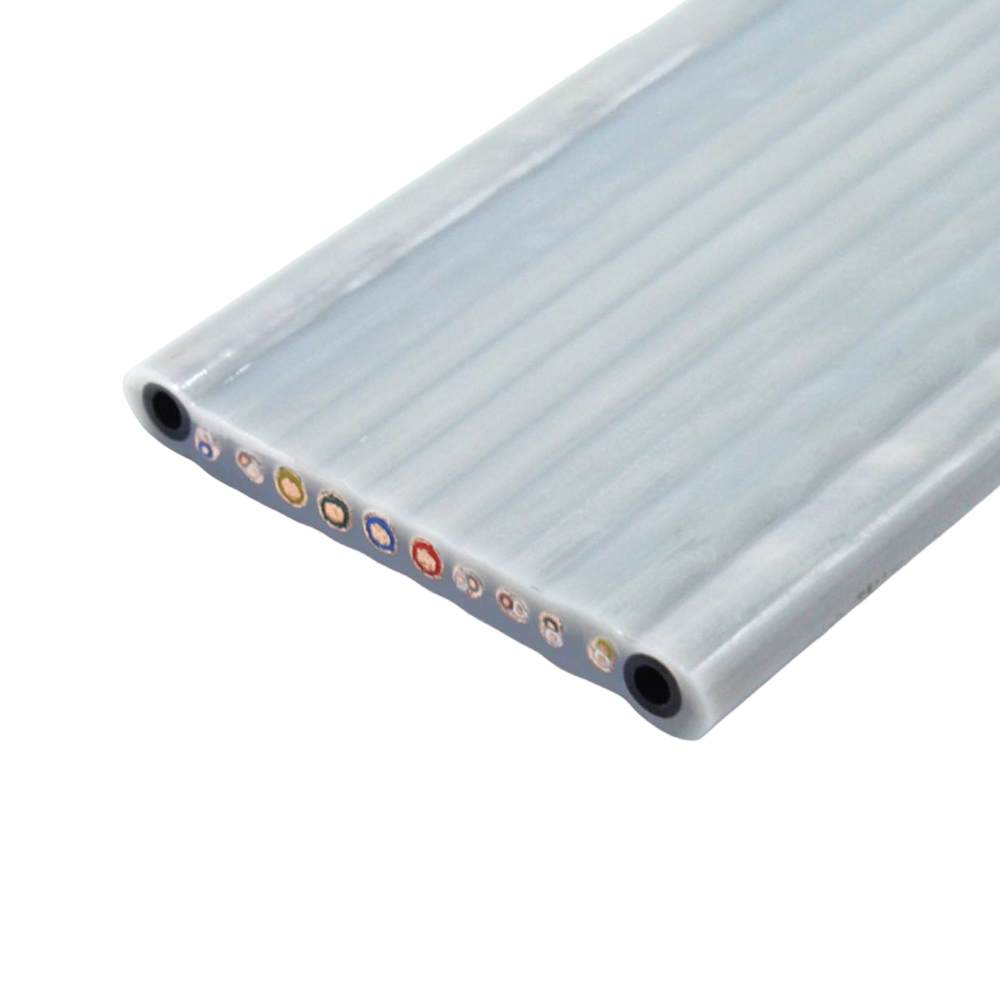

Для высотных установок, длина пути которых превышает 100 метров, обычно требуются дополнительные меры для управления динамикой контура. Армирующие элементы из стали или волокна иногда встраиваются в плоский кабель параллельно проводникам, обеспечивая контролируемую продольную жесткость, предотвращающую чрезмерное провисание петли, сохраняя при этом поперечную гибкость. Положение этих армирующих элементов в поперечном сечении кабеля влияет на нейтральность изгиба — в идеале их следует размещать на нейтральной оси изгиба или рядом с ней, чтобы они воспринимали растягивающие и сжимающие нагрузки во время подвешивания, не увеличивая изгибающее напряжение, испытываемое соседними с ними проводниками.

Ключевые геометрические параметры, влияющие на устойчивость петли шахты

• Соотношение ширины и толщины: Определяет соотношение жесткости на изгиб и кручение; определяет, сохраняет ли кабель стабильную одноплоскостную петлю или имеет тенденцию к скручиванию.
• Положение средней точки подвески: Точка крепления петли относительно длины кабеля влияет на геометрию петли при разных положениях автомобиля; неправильный выбор средней точки приводит к тому, что трос волочится по полу ямы в нижних положениях или туго натягивается в верхней части хода.
• Размещение армирующих элементов: Стальные или кевларовые наполнители придают продольную жесткость; их расстояние от нейтральной оси должно быть сведено к минимуму, чтобы избежать усиления изгибающих напряжений в соседних проводниках.
• Вес кабеля на метр: Более тяжелые тросы вызывают большее провисание контактной сети и более высокие растягивающие нагрузки на подвесной зажим; при поездках на большие расстояния контроль веса так же важен, как и электрическая мощность.

Состав схемы в современных движущихся кабелях лифта: помимо простого питания и управления

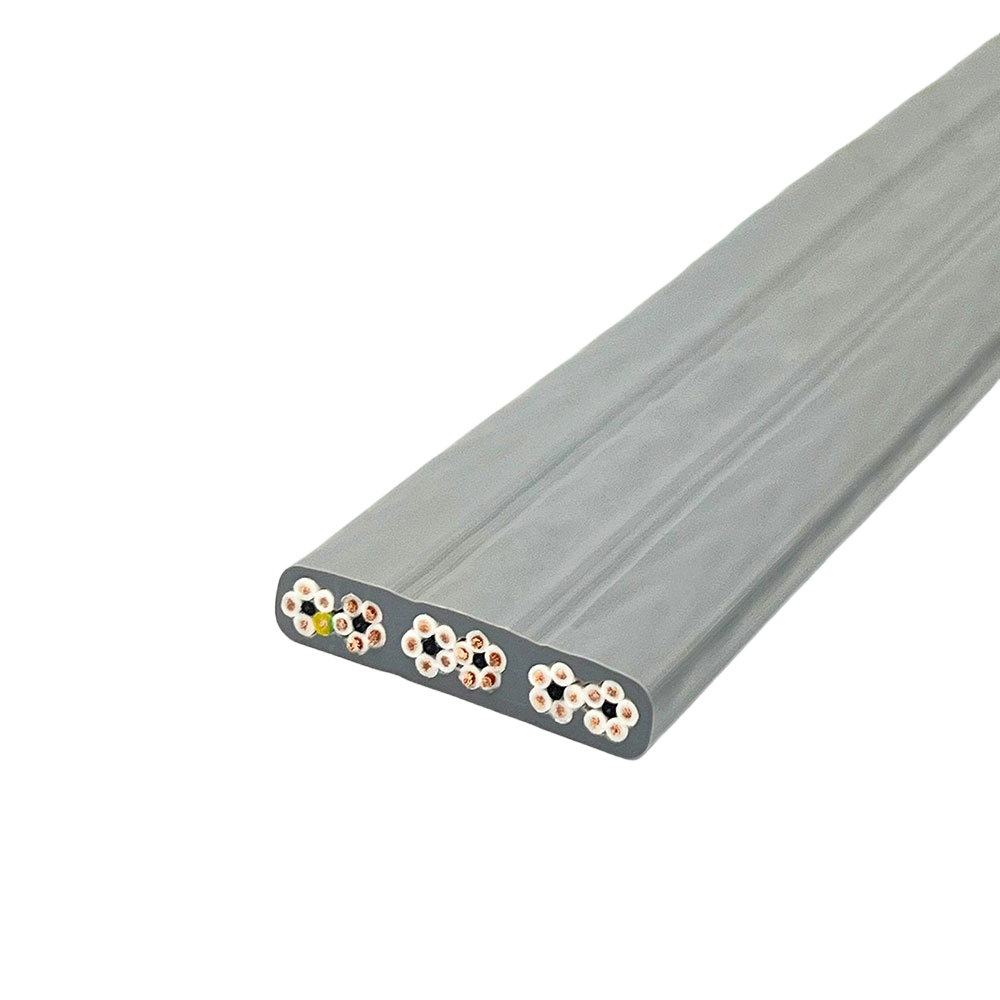

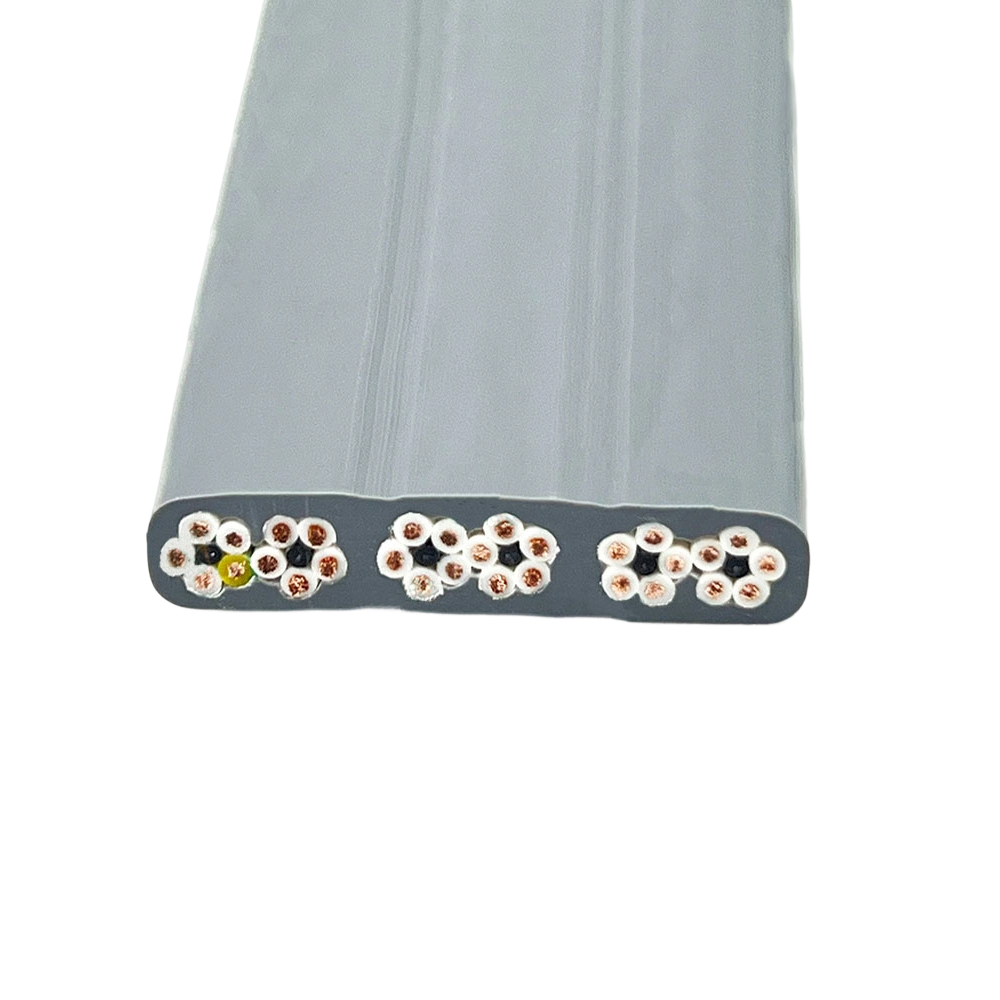

Современные лифтовые системы требуют, чтобы движущиеся кабели передавали все более разнообразное сочетание типов цепей в одном плоском корпусе кабеля. В ранних установках использовались отдельные кабели для питания и управления, но современные интегрированные плоские кабели объединяют в себе проводники питания, пары управляющих сигналов, пары коммуникационных данных и, в некоторых случаях, коаксиальные элементы для видео или высокочастотной сигнализации — и все это в одном кабеле, который должен сохранять электрическую изоляцию между типами цепей, сгибаясь при этом миллионы раз. Понимание того, что требуется для каждого типа цепи с точки зрения размеров проводников, экранирования и изоляции, необходимо для оценки того, соответствует ли спецификация кабеля фактическим требованиям системы.

Экранирование плоского подвижного кабеля представляет собой особую инженерную задачу, поскольку традиционные экраны из плетеной или фольгированной оболочки снижают гибкость и увеличивают вес. Индивидуальное парное экранирование с использованием алюминизированной полиэфирной ленты с заземляющим проводом является практичным решением для пар данных и связи внутри подвижного кабеля — оно обеспечивает адекватное ослабление электромагнитных помех без значительного увеличения жесткости кабеля или увеличения его поперечного сечения. Общее экранирование всего пучка кабелей менее распространено в мобильных кабелях, поскольку оно создает жесткий элемент, проходящий по всей ширине кабеля, что ухудшает характеристики изгиба. Как компания Zhishang Cable обнаружила на своем опыте производства, расположение экранированных пар внутри поперечного сечения плоского кабеля также имеет значение: размещение их в центре плоского профиля, а не по краям, снижает изгибающую нагрузку, которую они испытывают, и продлевает целостность экрана на протяжении всего срока службы кабеля.

Методы проектирования и установки подвесных зажимов, определяющие долгосрочную надежность

Подвесной зажим — оборудование, которое прикрепляет движущийся трос к кабине лифта и к кронштейну средней точки подъемника — является единственным местом, где трос переходит от висячего динамического элемента к фиксированной точке крепления. Этот переход создает концентрацию напряжений, которая является причиной непропорционально большой доли отказов подвижного кабеля. Неправильная конструкция зажима или неправильный метод установки на этом этапе могут привести к усталости проводника, истиранию изоляции и растрескиванию оболочки в течение доли расчетного срока службы кабеля, независимо от того, насколько хорошо изготовлен сам кабель.

Правильно спроектированный подвесной зажим равномерно распределяет зажимное усилие по всей ширине кабеля, не защемляя отдельные группы проводов. Зажимы, которые применяют точечные нагрузки или неравномерное давление, создают локальное усиление изгиба — кабель резко сгибается на краю зажима, а не постепенно переходит в висячую часть. Это резко ускоряет усталость проводника на зажатом участке. Зажим также должен обеспечивать контролируемый радиус изгиба в точке выхода кабеля, направляя кабель в свободно висящую контактную сеть, а не позволяя ему выходить под острым углом. Многие коммерчески доступные зажимы для этой цели имеют формованный радиус или чехол для снятия натяжения; установки, в которых используются самодельные зажимные приспособления без этой функции, являются частым источником преждевременного выхода из строя.

Установочная длина и расположение средней точки одинаково важны. Свободно свисающая петля троса должна иметь такой размер, чтобы в самом нижнем положении кабины оставалось минимальное провисание петли без касания тросом пола ямы; а в самом верхнем положении автомобиля петля не натягивается настолько, чтобы тянуть трос под продольным натяжением. Производители обычно предоставляют рекомендации по расчету расстояния перемещения до длины кабеля, но они должны учитывать фактическую геометрию подъемного пути, положение кронштейна в середине подъемного пути относительно диапазона перемещения автомобиля, а также любое смещение между точкой крепления автомобиля и кронштейном подъемного пути. Ошибки в любом из этих параметров напрямую приводят к аномальным напряжениям, которые сокращают срок службы кабеля, что делает расчет перед установкой необходимым шагом, а не необязательной доработкой.
