Как ухудшается целостность сигнала в высокоскоростных компьютерных кабелях и какие параметры конструкции этим управляют

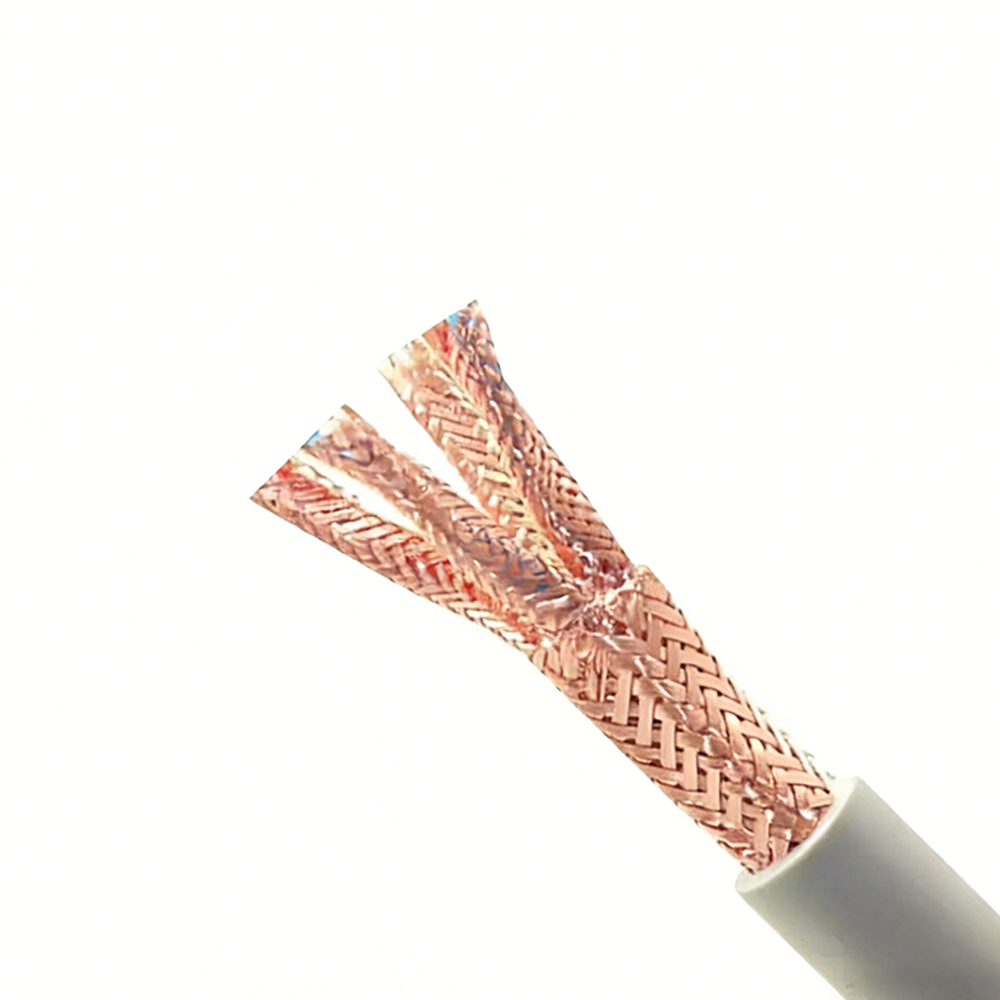

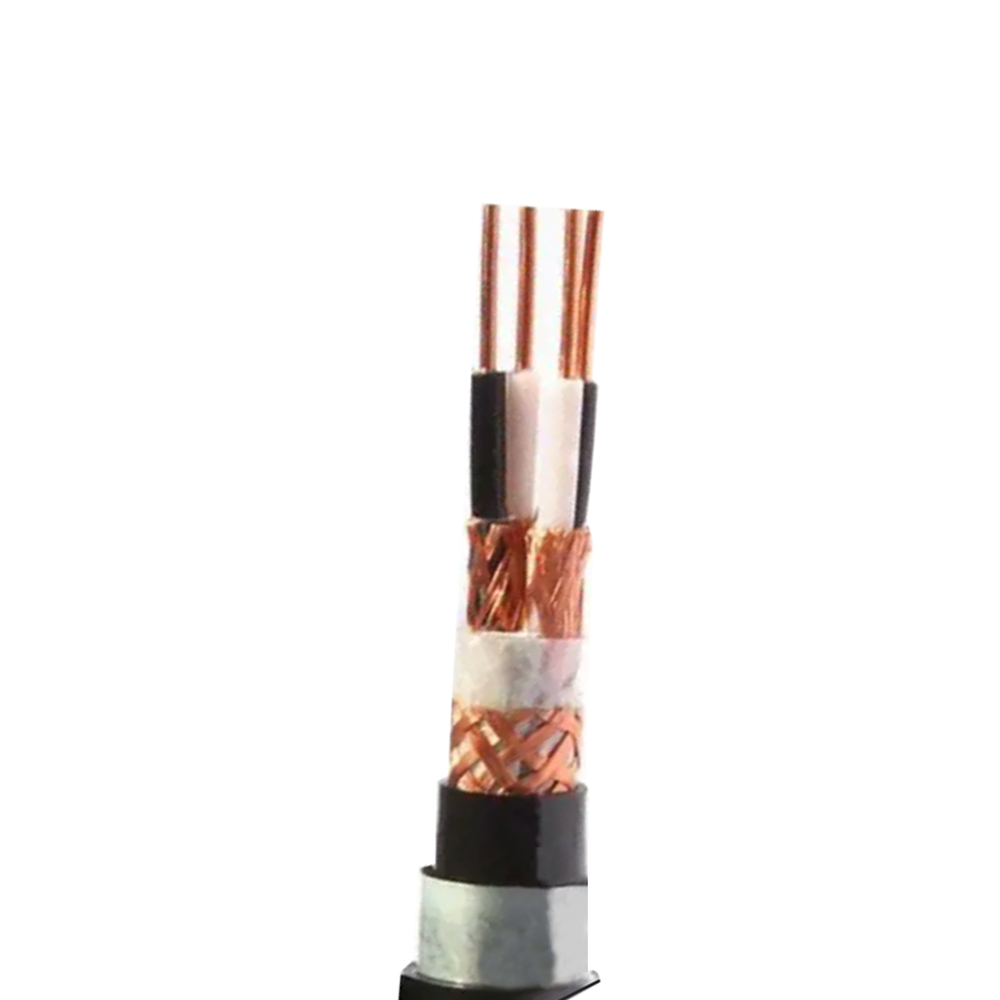

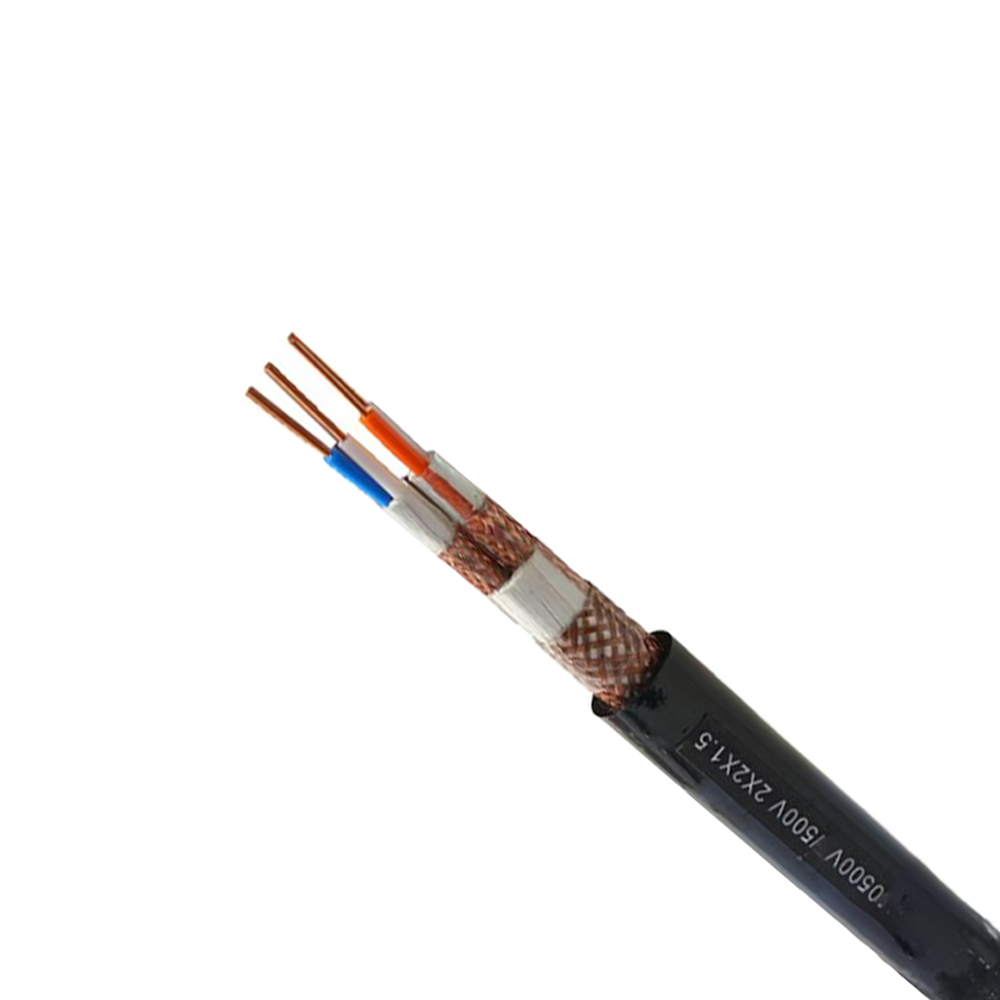

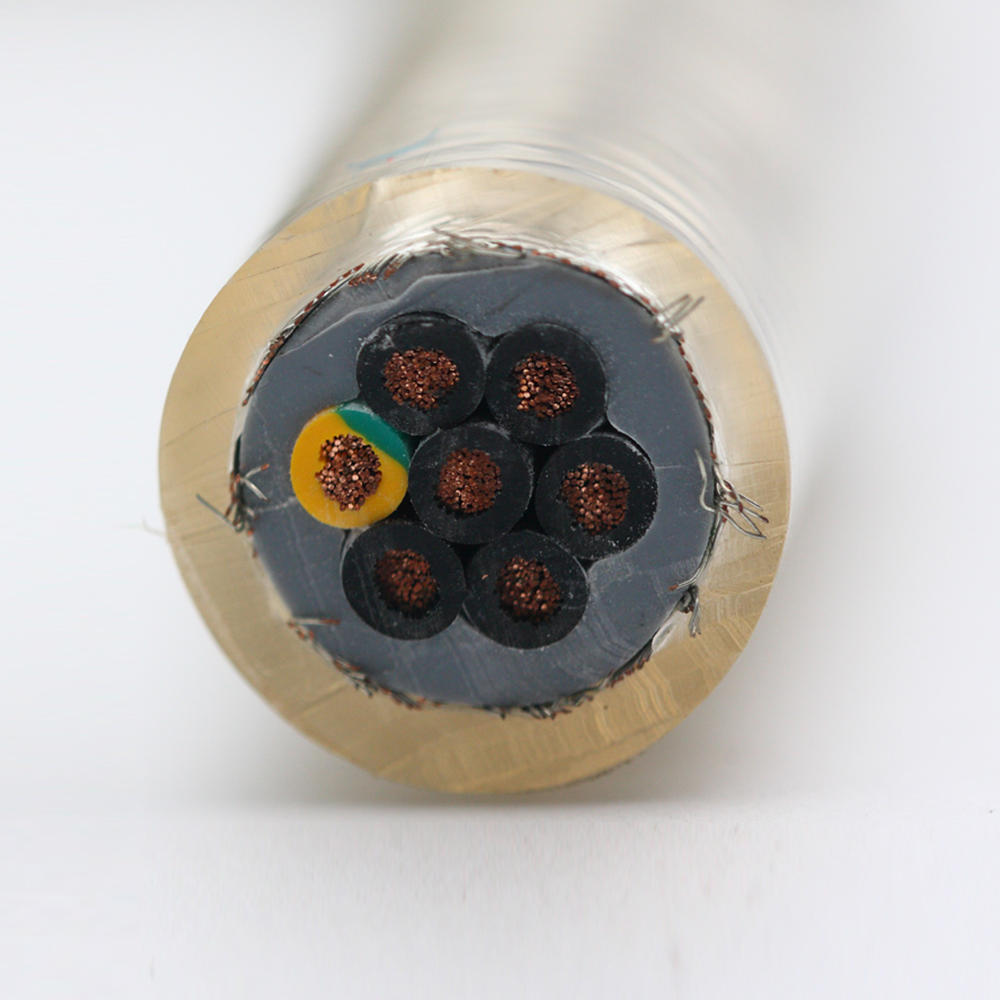

В высокой производительности компьютерные кабели При работе на мультигигабитных скоростях передачи данных целостность сигнала — это не отдельное измеримое свойство, а совокупный результат четырех взаимозависимых механизмов деградации — затухания, отражения, перекрестных помех и преобразования моды — каждый из которых контролируется конкретными параметрами конструкции на этапе производства. Понимание происхождения каждого механизма позволяет инженерам определить, какие характеристики конструкции кабеля действительно важны для конкретной скорости передачи данных, а какие являются маркетинговыми различиями, не имеющими функционального значения на целевой частоте.

Затухание увеличивается с увеличением частоты из-за скин-эффекта в проводниках и диэлектрических потерь в изоляции, как описано в характеристиках вносимых потерь кабеля. На скорости 10 Гбит/с (приблизительно 5 ГГц частота Найквиста для передачи сигналов NRZ) вносимые потери в кабеле длиной 1 метр преобладают диэлектрические потери, если не используется изоляция из вспененного полиэтилена — тангенс потерь из твердого полиэтилена составляет примерно 0,0002, а из ПВХ — в 250 раз выше. Для кабелей, предназначенных для работы со скоростью 25 Гбит/с или выше, процент вспенивания изоляционного диэлектрика становится критическим производственным параметром: каждые 10% увеличения пористости пены уменьшают эффективную диэлектрическую проницаемость примерно на 0,08 и пропорционально уменьшают тангенс угла потерь, значительно увеличивая полезную длину кабеля при заданной скорости передачи данных.

Отражения возникают в местах разрыва импеданса — в любой точке кабеля, где характеристическое сопротивление отклоняется от номинального значения. Основным производственным источником изменения импеданса является эксцентриситет изоляции: если изоляционная стенка с одной стороны проводника толще, чем с другой, местный характеристический импеданс изменяется по мере вращения пары проводников при скручивании. Это приводит к периодическому изменению импеданса на частоте скрутки, что приводит к возникновению пиков структурных обратных потерь на определенных частотах, соответствующих гармоникам длины скрутки. Кабель с длиной скрутки 15 мм создает резонанс структурных обратных потерь на частоте примерно 10 ГГц — непосредственно в рабочем диапазоне приложений 10GBase-T и PCIe Gen 4. Контроль эксцентриситета изоляции на уровне ниже ±5% от номинальной толщины стенки за счет точной конструкции матрицы и стабилизации давления расплава в процессе экструзии является производственной мерой противодействия структурным обратным потерям.

Поколения USB-кабелей и инженерные изменения, необходимые на каждом этапе повышения производительности

Каждое поколение USB требовало фундаментальных изменений в конструкции кабеля, а не просто более жестких допусков на одну и ту же конструкцию. Переход от USB 2.0 к USB4 означает увеличение скорости передачи данных в 1000 раз (с 480 Мбит/с до 40 Гбит/с), а конструкции кабелей, необходимые на каждом конце этого диапазона, почти не имеют общих конструктивных особенностей, за исключением материала проводника.

Особого внимания заслуживает ограничение пассивной длины кабелей USB4 Gen 3×2 (40 Гбит/с). Пассивный предел в 0,8 метра — это не спецификация безопасности, а предел целостности сигнала: за пределами этой длины вносимые потери и рассогласования между парами накапливаются до уровня, который превышает возможности выравнивания приемника. Производители кабелей, расширяющие пассивную зону действия за пределы 0,8 метра при скорости 40 Гбит/с, должны встраивать в кабельную сборку активные микросхемы повторного таймера или линейного эквалайзера — обычно в один или оба корпуса разъемов — которые компенсируют частотно-зависимое затухание кабеля. Эти активные элементы увеличивают стоимость, требуют питания (получаемого от шины подачи питания USB), генерируют тепло, которое необходимо рассеивать внутри корпуса разъема, и вносят задержку. К кабелю с маркировкой «USB4 40 Гбит/с, 2 метра», который не раскрывает свои активные компоненты или не получает питание от VBUS при подключении, следует относиться со скептицизмом, поскольку пассивная производительность 40 Гбит/с на расстоянии 2 метра недостижима ни с одной доступной в настоящее время комбинацией проводника и изоляционного материала.

Раскос внутри пары и между парами: почему ошибки синхронизации в дифференциальных парах ограничивают максимальную скорость передачи данных

Асимметрия — это разница во времени между сигналами, которые должны поступать одновременно, и в высокопроизводительных системах. компьютерные кабели оно проявляется на двух уровнях — внутри дифференциальной пары (внутрипарный перекос) и между разными парами (межпарный перекос). Оба типа ухудшают целостность сигнала, но с помощью разных механизмов, и каждый из них контролируется разными производственными параметрами.

Внутрипарная перекос — разница задержки распространения между проводниками « » и «–» одной дифференциальной пары — возникает в первую очередь из-за геометрической асимметрии между двумя проводниками. Если один проводник в паре имеет немного больший диаметр, немного более толстую изоляционную стенку или систематически расположен ближе к центру кабеля, чем его партнер, скорость его распространения несколько иная, чем у его партнера. Скорость распространения в кабеле равна v = c/√(εeff), где εeff — эффективная диэлектрическая проницаемость изоляции, окружающей проводник — любая асимметрия в диэлектрической среде между двумя проводниками пары приводит к разнице скоростей распространения и, следовательно, к перекосу внутри пары. При скорости 40 Гбит/с (25 пс UI для сигнализации NRZ) даже внутрипарная рассогласованность 1 пс/м, накопленная на 1-метровом кабеле, занимает 4% единичного интервала, оставляя очень небольшой запас для тактового генератора приемника и схемы восстановления данных для правильной выборки входящего канала данных. Спецификация USB4 Gen 3×2 ограничивает рассогласование внутри пары до 3 пс/м, что требует соответствия диаметра проводника в пределах ±0,5% и эксцентриситета изоляционной стенки менее ±3% по всей длине кабеля.

Рассогласование между парами — разница в задержке распространения между отдельными парами, передающими связанные сигналы, — становится критически важным в протоколах, которые используют несколько линий параллельно, таких как PCIe, HDMI 2.1 и DisplayPort 2.0. В этих протоколах многоканальное слово данных разбивается на пары, и принимающий чип должен выровнять все дорожки для восстановления исходных данных. В приемнике используется схема компенсации перекоса между полосами для компенсации перекоса между парами, но эта компенсация имеет ограниченный диапазон — обычно 20–64 UI для приемников PCIe Gen 5. Если рассогласование между парами в кабельной сборке превышает диапазон компенсации приемника, соединение не может быть установлено, даже если каждая отдельная полоса имеет приемлемое качество сигнала. Рассогласование между парами в первую очередь контролируется путем согласования электрической длины всех пар данных в кабеле, гарантируя, что каждая пара имеет одинаковую эффективную диэлектрическую проницаемость и физическую длину пути. Это достигается за счет согласованной длины свивки, одинаковой диэлектрической проницаемости изоляции всех пар (требуется постоянная вязкость изоляционного состава во время экструзии) и согласованной длины прокладки пар внутри кабельной сборки.

Технология активного оптического кабеля: когда и почему медные компьютерные кабели достигают своего физического предела

Высокопроизводительные компьютерные кабели на основе меди сталкиваются с фундаментальным физическим ограничением: по мере увеличения скорости передачи данных пропорционально увеличиваются скин-эффект и диэлектрические потери, что уменьшает максимальную длину пассивного кабеля, которая может поддерживать заданную скорость передачи данных. Для скоростей 100 Гбит/с и выше это ограничение становится практическим ограничением при длине кабеля, соответствующей проводке стойки центра обработки данных (3–5 метров) и межстоечным соединениям (10–30 метров). Активные оптические кабели (AOC), в которых используются стандартные медные электрические интерфейсы на обоих концах, но преобразуют сигнал в оптический внутри корпуса разъема для передачи по оптическому волокну, обходят это ограничение, используя среду передачи (свет в оптоволокне) с незначительным затуханием на метр на расстояниях от центра обработки данных.

Опто-электрическое преобразование в AOC происходит в микросхеме драйвера VCSEL (лазер с вертикальным резонатором) в передающем разъеме и в фотодетекторе в приемном разъеме. Медный кабель между портом оборудования и драйвером VCSEL обычно имеет длину менее 10–15 мм — достаточно короткий, чтобы потери в медном кабеле были незначительными независимо от скорости передачи данных. Эта архитектура позволяет AOC предоставлять стандартный электрический интерфейс (SFP, QSFP28, QSFP-DD или другие форм-факторы) для хост-оборудования, одновременно прозрачно увеличивая эффективную длину канала до 50–100 метров или более, в зависимости от типа волокна и длины волны оптического излучения. С точки зрения хост-оборудования AOC неотличим от пассивного медного кабеля прямого подключения (DAC) — не требуется никаких настроек драйверов или изменений на канальном уровне.

Компромиссы, определяющие выбор между пассивным медным ЦАП, активным медным кабелем и AOC в приложениях центров обработки данных, суммируются по трем ключевым аспектам:

• Диапазон длины: Пассивный медный ЦАП оптимален для 0–3 метров при скорости 100 Гбит/с и 0–1 метра при 400 Гбит/с. Активные медные кабели расширяют пассивную зону действия до 5–7 метров при скорости 100 Гбит/с. AOC поддерживает расстояние от 1 до 100 метров (и до 300 метров при использовании одномодового оптоволокна), что делает его единственным жизнеспособным вариантом для межпроходных и межстоечных соединений на скорости 400 Гбит/с и выше.
• Потребляемая мощность: Пассивный медный ЦАП не потребляет мощность в самой кабельной сборке (только на трансивере). Активная медь потребляет 0,5–1,5 Вт на каждый конец во встроенной в кабель электронике. AOC потребляет 1,0–3,0 Вт на каждый конец в цепях драйвера VCSEL и фотоприемника. В центре обработки данных с 10 000 активных каналов разница в мощности между пассивным ЦАП и AOC может составлять 20–30 кВт дополнительной тепловой нагрузки, требующей охлаждающей способности.
• Ремонтопригодность и гибкость: Пассивный медный ЦАП можно повторно подключить в полевых условиях, если разъем поврежден; сам кабель не имеет компонентов, которые могут выйти из строя независимо от физического повреждения. Сборки AOC не подлежат ремонту: неисправность VCSEL, микросхемы драйвера или сращивания оптоволокна требует замены всей сборки кабеля. Кабели AOC также более уязвимы к нарушению радиуса изгиба, чем медные кабели, поскольку пределы радиуса изгиба волокна (обычно 30 мм для многомодового волокна OM3/OM4) более жесткие, чем у медных компьютерных кабелей.

Характеристики кабелей PCIe от поколения 3 до поколения 6: что меняется между поколениями и почему

PCI Express развивался на протяжении шести поколений, скорость передачи данных удваивалась на каждом этапе, и каждое новое поколение требовало изменений конструкции кабеля для поддержания целостности сигнала в пределах соответствия спецификации. В отличие от сетевых кабелей, где кабель является основной средой передачи сигнала, кабели PCIe соединяют слоты расширения или карты расширения, где кабель представляет собой один сегмент более длинного канала, включая дорожки печатной платы, разъемы и переходные отверстия, что делает бюджет вносимых потерь кабеля лишь частью общего бюджета канала.

PCIe Gen 3 (8 ГТ/с на полосу) определил общий предел вносимых потерь канала 20 дБ на частоте 4 ГГц (частота Найквиста для сигнализации NRZ 8 ГТ/с). Для сегмента кабеля внутри этого канала практическое распределение составляет 8–10 дБ, что позволяет использовать кабели длиной 1–2 метра с хорошо продуманной конструкцией витой пары, экранированной фольгой, с твердой полиэтиленовой изоляцией. Схема кодирования (128b/130b), представленная в Gen 3, повысила эффективность кодирования, но не изменила частоту Найквиста относительно скорости строки.

PCIe Gen 4 (16 ГТ/с) удвоил частоту Найквиста до 8 ГГц, примерно вдвое увеличив вносимые потери для той же длины кабеля, поскольку увеличились как потери на скин-эффект проводника (пропорциональные √f), так и диэлектрические потери (пропорциональные f). Чтобы сохранить вносимые потери в сегменте кабеля в рамках сокращенного распределения, изоляция из вспененного полиэтилена стала фактически обязательной для кабелей длиной более 0,5 метра в Gen 4, поскольку твердый полиэтилен обеспечивает на 15–20% более высокие вносимые потери на частоте 8 ГГц, чем эквивалентная конструкция из вспененного полиэтилена. PCIe Gen 5 (32 ГТ/с, 16 ГГц Найквист) довел требования к вносимым потерям в кабеле до такой степени, что PCIe SIG выпустила OCuLink и спецификацию кабеля PCIe v2.0, определяющую требования к активным кабелям, признавая, что длина пассивного кабеля, превышающая 1 метр при скорости 32 ГТ/с, требует встроенного преобразования сигнала для обеспечения соответствия.

PCIe Gen 6 представил кодирование PAM4 (4-уровневая импульсно-амплитудная модуляция) вместо NRZ, что вдвое уменьшило требуемую частоту Найквиста для заданной скорости передачи данных (64 ГТ/с с PAM4 имеют ту же частоту Найквиста 16 ГГц, что и 32 ГТ/с NRZ). Это изменение кодирования частично уменьшило требования к вносимым потерям в кабеле, но ввело требования к линейности: PAM4 использует четыре уровня сигнала вместо двух, а нелинейность частотной характеристики кабеля приводит к тому, что высота глазка на разных уровнях сигнала становится неравной, что снижает запас по шуму для внутренних глазков. отверстия. Поэтому высокопроизводительные компьютерные кабели для PCIe Gen 6 должны соответствовать не только ограничениям на вносимые потери, но и ограничениям на изменение групповой задержки (частотная зависимость скорости распространения сигнала), которая вносит амплитудно-фазовые искажения, которые непропорционально влияют на производительность PAM4.

Варианты материалов проводников для высокоскоростных компьютерных кабелей: сравнение медного алюминия и посеребренной меди

Материал проводника высокопроизводительного компьютерного кабеля представляет собой более сложную спецификацию, чем кажется. Медь является универсальной основой, но две модифицированные конструкции проводников — алюминий, плакированный медью (CCA) и медь с серебряным покрытием (SPC) — используются в конкретных контекстах, и их компромиссные характеристики плохо понимаются в общей практике закупок.

Алюминий, плакированный медью (CCA)

Проводники CCA состоят из алюминиевой жилы, покрытой тонким внешним слоем меди. Толщина медного слоя обычно составляет 10–15% радиуса проводника. CCA обеспечивает значительное снижение веса и стоимости по сравнению с цельной медью — плотность алюминия составляет 2,7 г/см³ против 8,9 г/см³ для меди, поэтому проводники CCA примерно на 40–45% легче на единицу длины. На высоких частотах, когда скин-эффект удерживает ток на поверхности проводника, CCA ведет себя по существу идентично твердой меди: глубина скин-слоя на частоте 1 ГГц в меди составляет примерно 2 мкм, что намного меньше, чем толщина медной оболочки в практических проводниках CCA. По этой причине CCA технически приемлем для проводников высокочастотного сигнала, где плотность тока сосредоточена в медном плакирующем слое. Ограничение CCA возникает в приложениях постоянного тока и низкочастотных приложениях, где ток проникает по всему поперечному сечению проводника: проводимость алюминия составляет примерно 61% от проводимости меди, поэтому проводники CCA имеют значительно более высокое сопротивление постоянному току, чем сплошная медь того же диаметра. Для силовых проводников компьютерного кабеля (USB VBUS, вспомогательное питание PCIe) более высокое сопротивление постоянному току означает большее падение напряжения и более высокий нагрев I²R при номинальном токе, что делает предпочтительным использование твердой меди в качестве силовых проводников в том же кабеле, где могут быть приемлемы проводники данных CCA.

Посеребренная медь (SPC)

Серебро имеет немного более высокую проводимость, чем медь (6,30 × 10⁷ См/м против 5,96 × 10⁷ См/м), а его превосходные характеристики поверхности — оксид серебра является проводящим, в отличие от оксида меди — делают серебряное покрытие выгодным на очень высоких частотах, когда ток течет в чрезвычайно тонком поверхностном слое. Основное практическое преимущество серебряного покрытия в высокочастотных компьютерных кабелях заключается не в незначительном улучшении проводимости, а в предотвращении образования оксида меди на поверхности проводника. Оксид меди — полупроводник с гораздо более низкой проводимостью, чем металлическая медь; По мере прогрессирования окисления поверхности проводника эффективное сопротивление скин-слоя увеличивается выше значения, прогнозируемого на основе объемной проводимости меди, что приводит к более высоким вносимым потерям, чем указано для кабеля. Серебряное покрытие, образуя устойчивый к окислению поверхностный слой, поддерживает поверхностное сопротивление проводника на расчетном значении на протяжении всего срока службы кабеля. Это преимущество наиболее значимо для кабелей, хранящихся в течение длительного времени перед использованием или эксплуатации во влажной или слабокоррозионной среде. Для кабелей, используемых сразу после изготовления в чистых средах, разница между посеребренными и голыми медными проводниками измерима, но обычно невелика по сравнению с пределом вносимых потерь, указанным в спецификации.

Как следует составлять спецификации компьютерных кабелей OEM, чтобы предотвратить снижение производительности в производстве

Спецификации компьютерных кабелей, изготовленных по индивидуальному заказу OEM, которые ориентированы исключительно на электрические параметры — импеданс, вносимые потери, перекрестные помехи — без указания основных характеристик конструкции, которые определяют эти параметры, создают проблему проверки: кабель может соответствовать измеренным электрическим характеристикам на выборочной партии при использовании вариантов конструкции, которые будут давать характеристики, выходящие за пределы технических характеристик в различных производственных условиях или после старения. Надежная спецификация OEM определяет как измеримые параметры электрических характеристик, так и конструктивные ограничения, которые гарантируют сохранение этих параметров для всех производственных партий и на протяжении всего срока службы.

Следующие параметры конструкции должны быть явно указаны в спецификации OEM высокопроизводительного компьютерного кабеля, а не оставлены на усмотрение производителя:

• Материал проводника и класс скрутки: Укажите одножильный или многожильный, голую медь или посеребренную медь или CCA, а также класс скрутки (IEC 60228, класс 2, 5 или 6) отдельно для сигнальных и силовых проводников в одном и том же кабеле. Спецификация, в которой указано только «проводник 28 AWG», дает производителю право использовать CCA для силовых проводников и сплошную медь для сигнальных проводников — или наоборот — без раскрытия информации.
• Изоляционный материал и процент пены (если вспенен): Укажите тип изоляционного полимера (твердый полиэтилен, вспененный полиэтилен с минимальным процентом пены, ФЭП или ПТФЭ), а не просто номинальную толщину стенки. Два кабеля с одинаковой толщиной изоляционной стенки, но с разными диэлектрическими проницаемостями (твердый и вспененный полиэтилен) будут иметь разные характеристические импедансы и разные значения вносимых потерь на высокой частоте.
• Диапазон длины скрутки и допуск: Укажите номинальную длину прокрутки и максимально допустимое отклонение для каждой дифференциальной пары. Длина укладки напрямую влияет на пиковую частоту структурных обратных потерь и баланс пар; неконтролируемое изменение длины свивки приводит к изменению импеданса от партии к партии, которое трудно диагностировать без рефлектометрических испытаний во временной области.
• Конструкция и покрытие щита: Укажите тип фольги (алюминизированный полиэстер или алюминизированный полипропилен), процент перекрытия фольги и материал заземляющего провода для каждой пары экранов, а также общий процент покрытия оплетки и диаметр провода для внешнего экрана оплетки. «Полное экранирование» без этих деталей позволяет производителям использовать конструкции с минимальным покрытием, которые технически включают экранирующий материал, но обеспечивают недостаточное подавление электромагнитных помех на гигагерцовых частотах.
• Требования первой инспекции изделия (FAI): Укажите, какие параметры необходимо измерить на образце из первого производственного цикла, какое испытательное оборудование и процедуры необходимо использовать и что представляет собой удовлетворительный результат. FAI — это договорный механизм, который предотвращает замену более дешевой конструкции после утверждения образца. Без явных требований FAI в спецификации OEM производитель не имеет договорных обязательств поддерживать конструкцию, использованную в утвержденном образце, в последующих производственных циклах.

Для компьютерных кабелей, предназначенных для использования в продуктах, подлежащих нормативной сертификации — UL, CE, FCC Part 15 — в спецификации OEM также должно быть указано, должен ли сам кабель проходить индивидуальную сертификацию или он будет сертифицирован как компонент в сборке конечного продукта. Сертификация на уровне кабеля требует, чтобы конкретная конструкция была проверена и внесена в список согласно схеме сертифицирующего органа; Сертификация конечного продукта распространяется на кабель как на внутренний компонент, не требуя независимой маркировки уровня кабеля. Несоответствие между тем, что указано, и тем, что на самом деле требует путь сертификации, является распространенной причиной задержек проекта, когда проверка регулирующих органов показывает, что кабель, указанный как «внесенный в список UL», на самом деле признан UL только как компонент или имеет список UL для другого номинального напряжения / температуры, чем требуется для предполагаемого применения.
