Знание отрасли

Подсчет пар и выбор калибра: почему неправильный выбор обходится дорого

Кабель городской связи s определяются в первую очередь двумя параметрами: количеством витых пар и сечением проводника (AWG или мм²). На практике оба параметра часто не учитываются при планировании сети, что приводит к дорогостоящим повторным прокладкам или параллельной прокладке кабелей в течение нескольких лет после установки. 100-парный кабель, проложенный для жилого дома, может показаться достаточным при вводе в эксплуатацию, но поскольку развертывание оптоволокна до здания приближает оборудование агрегации VDSL2 и Г.фаст к конечным пользователям, спрос на активные пары в медном сегменте последней мили может неожиданно резко возрасти по мере добавления парных и резервных цепей.

Калибр проводника влияет как на сопротивление контура, так и на поведение перекрестных помех. Более тонкие проводники (0,32 мм или 26 AWG) уменьшают вес кабеля и пространство в канале, но увеличивают сопротивление шлейфа постоянного тока, что ограничивает эффективный диапазон технологий DSL, что особенно важно в местах, где расстояние от шкафа до помещения превышает 300 метров. Более толстые проводники (0,5 мм или 0,6 мм) увеличивают полезную длину шлейфа и уменьшают вносимые потери, что делает их предпочтительным выбором для длинных подземных трасс в пригородных сетях связи. Для магистральных фидерных кабелей, обслуживающих несколько точек распределения, диаметр проводника 0,5 мм является практическим минимумом для обеспечения адекватных запасов передачи во всем диапазоне частот, используемом современными широкополосными технологиями.

Компания Anhui Zhishang Cable Технология Co., Ltd. применяет это понимание, предлагая структурированный диапазон количества пар — от 5-парных местных распределительных кабелей до 2400-парных магистральных кабелей — с вариантами сечения, соответствующими типичным расстояниям пролета и плотности обслуживания, встречающимся в топологиях городских и пригородных сетей.

Как изоляционные и обшивочные материалы определяют долговечность подземных сооружений

Подземная среда оказывает химическое и механическое воздействие на кабели связи, которые редко видны до тех пор, пока не возникнут неисправности. pH почвы, соленость грунтовых вод, наличие углеводородов из дорожных стоков и циклы замерзания и оттаивания – все это воздействует на конструкцию кабеля снаружи внутрь. городской кабель связи Таким образом, материал внешней оболочки является основным барьером, и выбор между полиэтиленом (полиэтиленом), ПВХ и конструкциями из полиэтилена и стальной ленты с двойной оболочкой имеет долгосрочные последствия, которые выходят далеко за рамки первоначальной стоимости.

Оболочки из полиэтилена высокой плотности (HDPE) обеспечивают превосходную устойчивость к проникновению влаги, почвенным кислотам и микробному разложению. ПЭВП не пластифицируется со временем, как ПВХ, а это означает, что он сохраняет свои первоначальные механические свойства в течение десятилетий после захоронения — значительное преимущество, учитывая, что городские кабели связи, как ожидается, будут оставаться в эксплуатации от 20 до 40 лет без раскопок. ПВХ по-прежнему широко распространен в закрытых или полузащищенных установках из-за его более низкой стоимости и более простого подключения, но он не является подходящим выбором для кабелей, прокладываемых напрямую или по воздуховодам в средах с высокой влажностью или химическим воздействием.

Для кабелей, проложенных в зонах с высокой активностью грызунов или на маршрутах под автомобильными и железными дорогами, где повышен риск механических повреждений, под внешней оболочкой добавляется дополнительный слой брони — обычно гофрированная стальная лента или стальная проволока. Эта конструкция сама по себе не обеспечивает водонепроницаемость кабеля; Качество и непрерывность заливочного состава, заполняющего промежутки между парами, одинаково важны. Плохо нанесенный заливочный состав оставляет воздушные карманы, которые удерживают влагу, которая мигрирует в продольном направлении вдоль кабеля и вызывает ухудшение сопротивления изоляции на длинном участке кабеля от одной точки повреждения оболочки.

Сравнение распространенных конструкций подземной обшивки

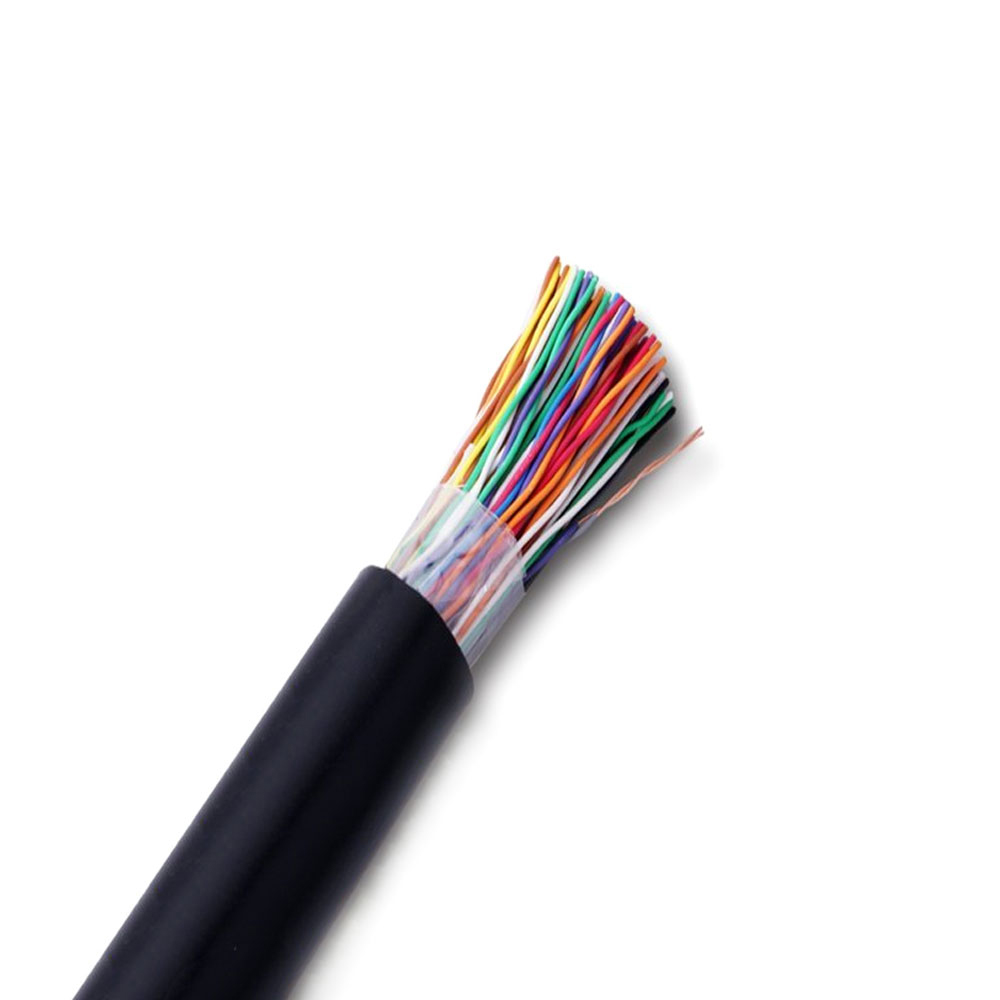

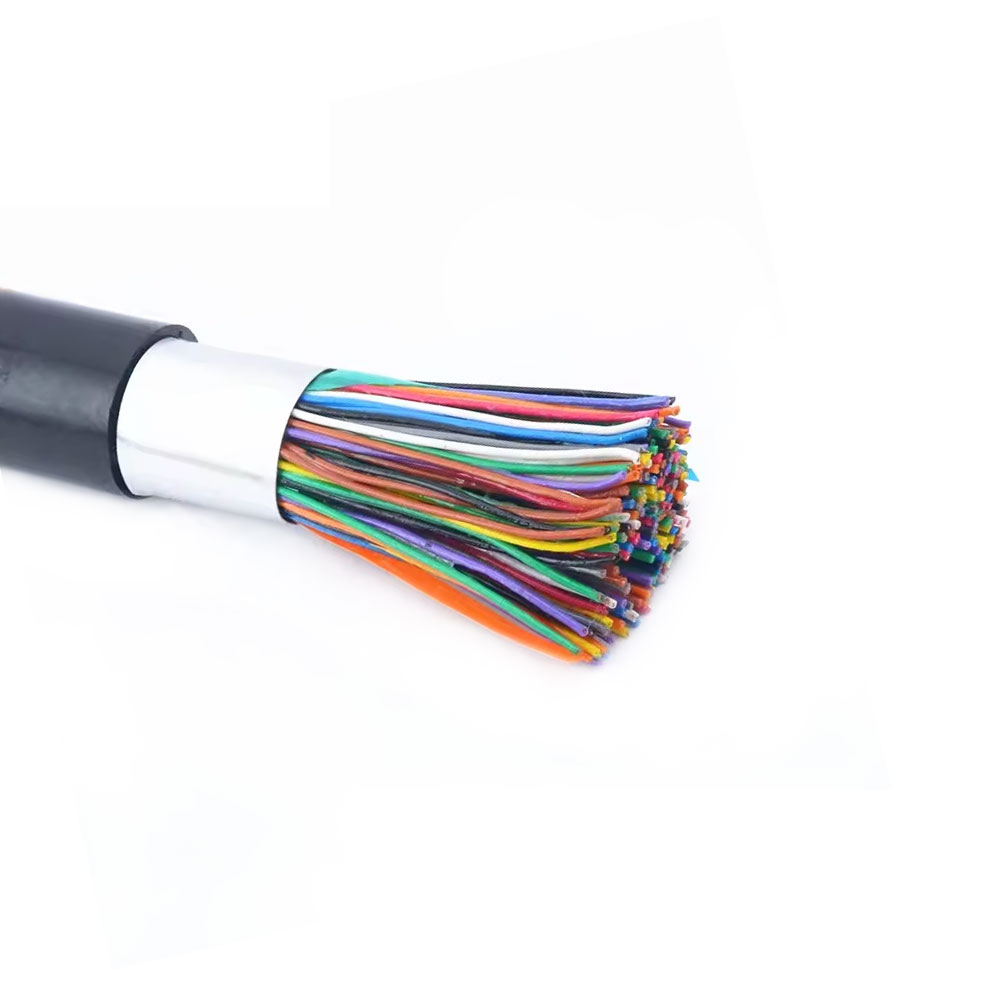

• ПЭ одинарная оболочка: Стандарт для установки воздуховодов; хорошая влагостойкость; не пригоден для прямого захоронения в агрессивных грунтах без дополнительной защиты.

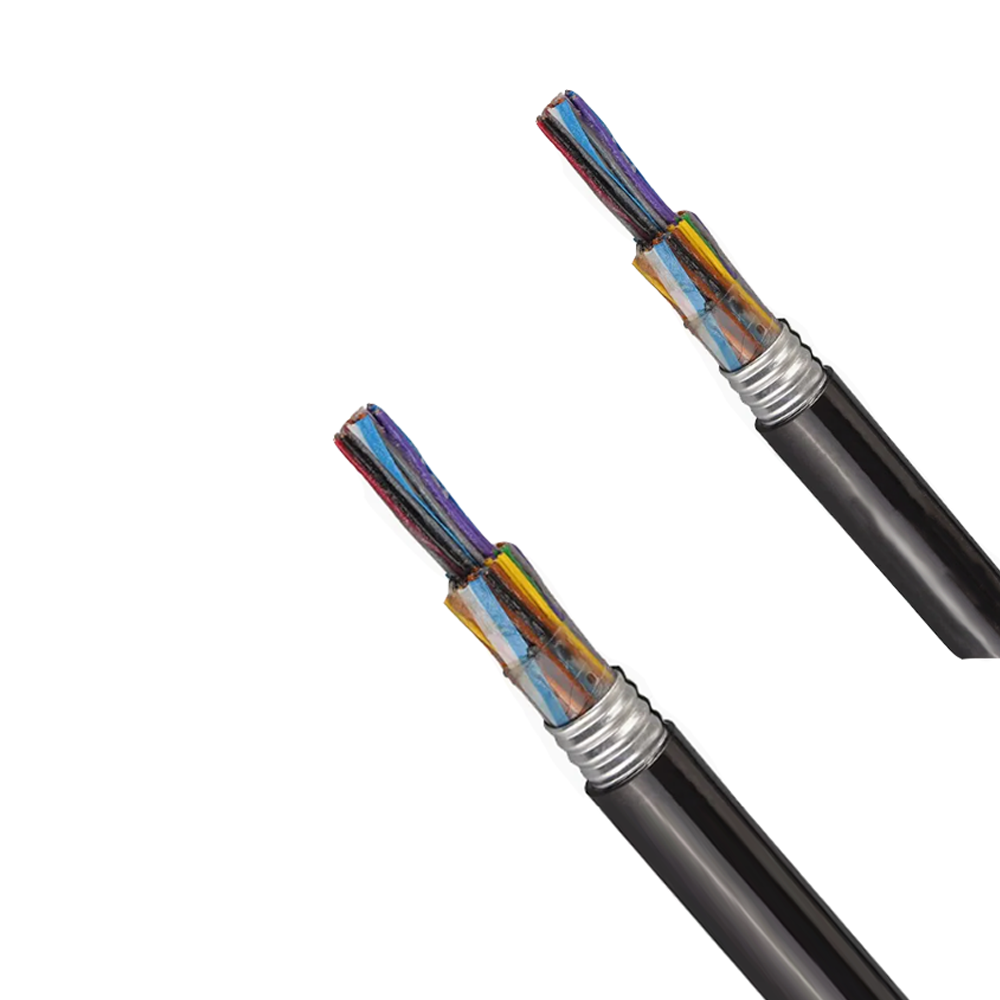

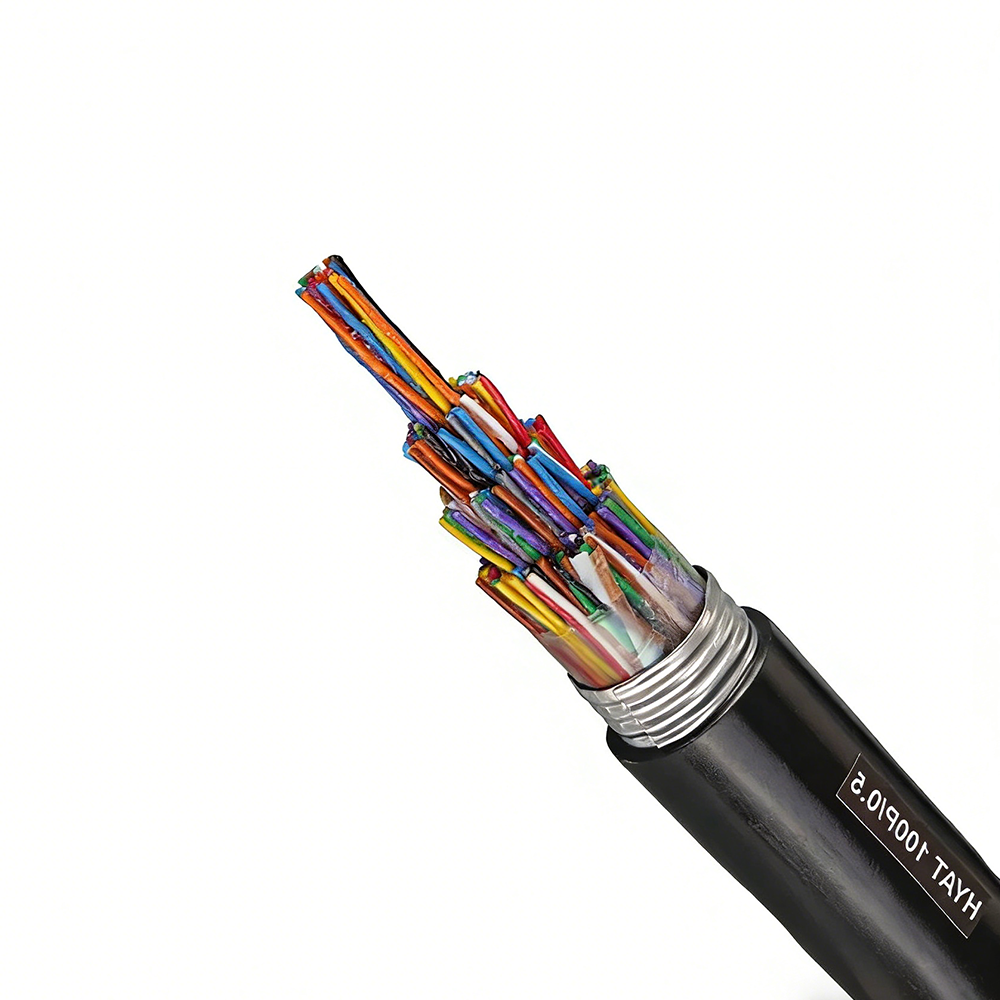

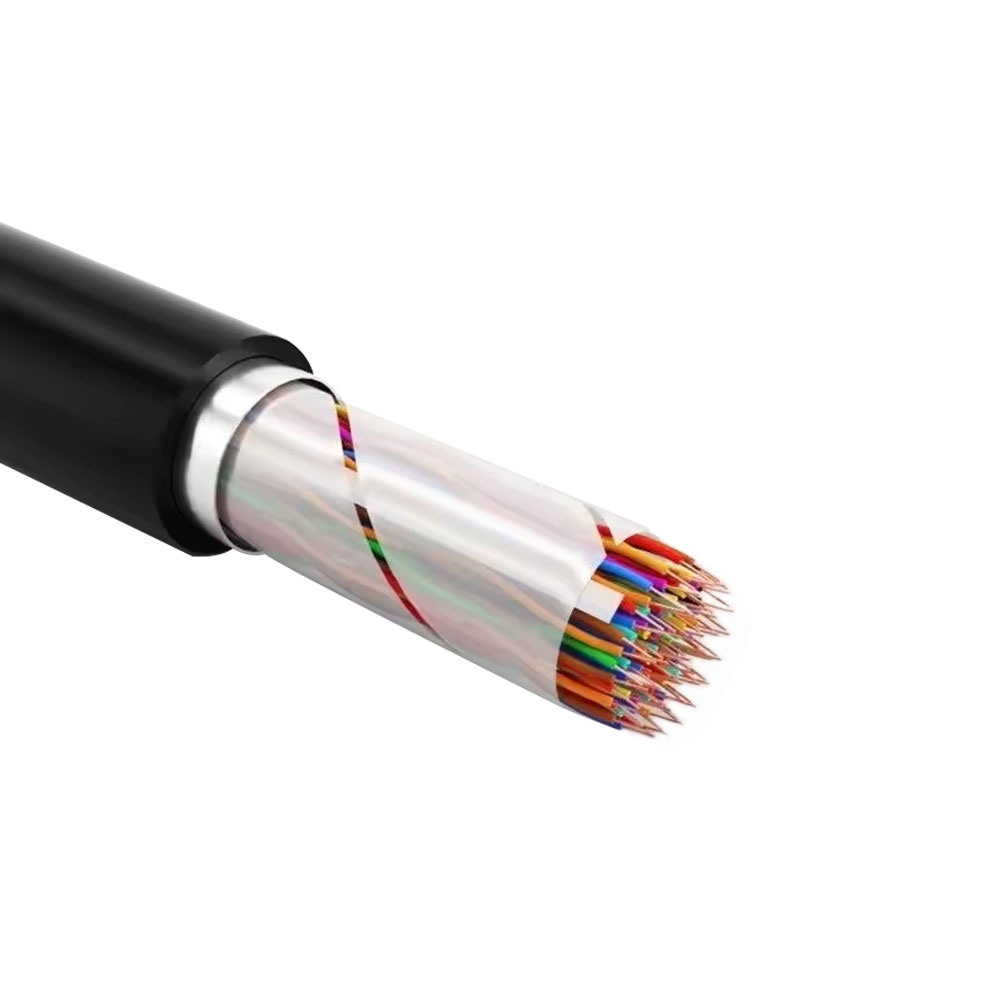

• ПЭ гофрированная стальная лента ПЭ: Предпочтительно для прямого захоронения; сочетает механическую защиту с влагозащитой; увеличивает вес и снижает гибкость.

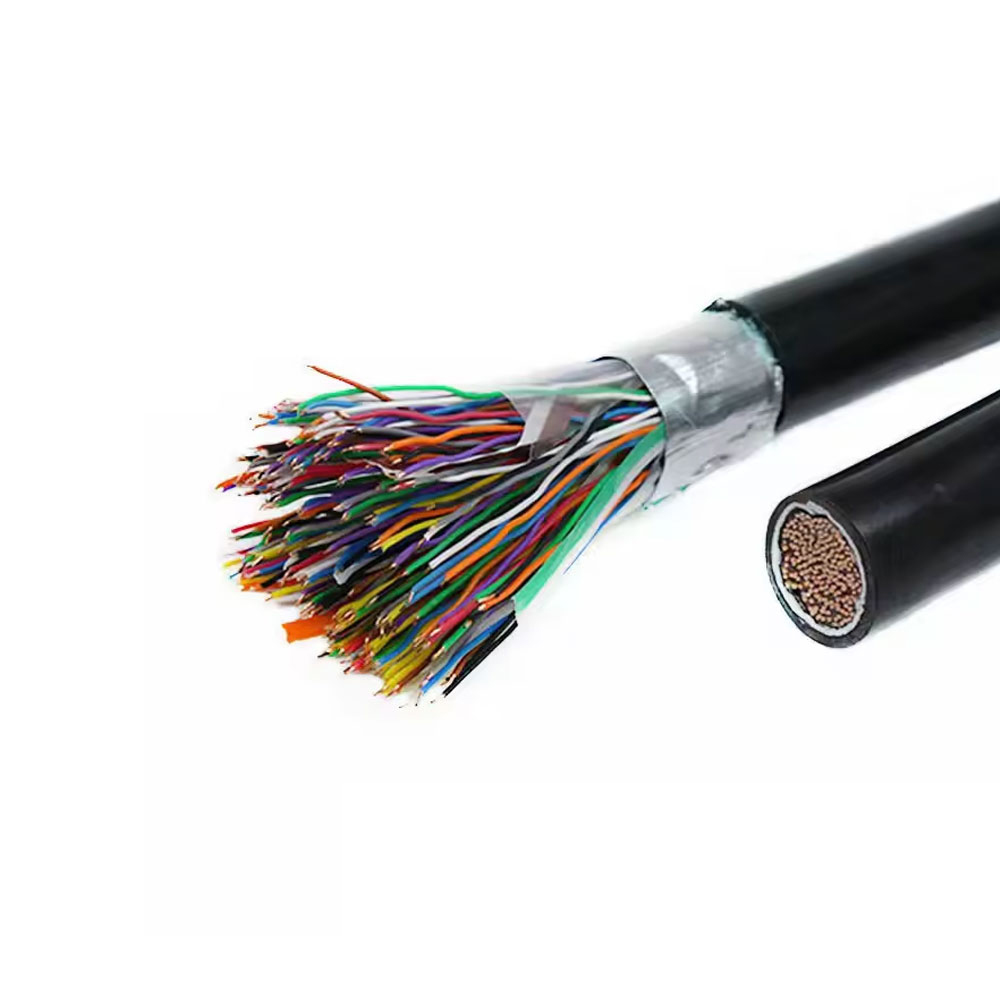

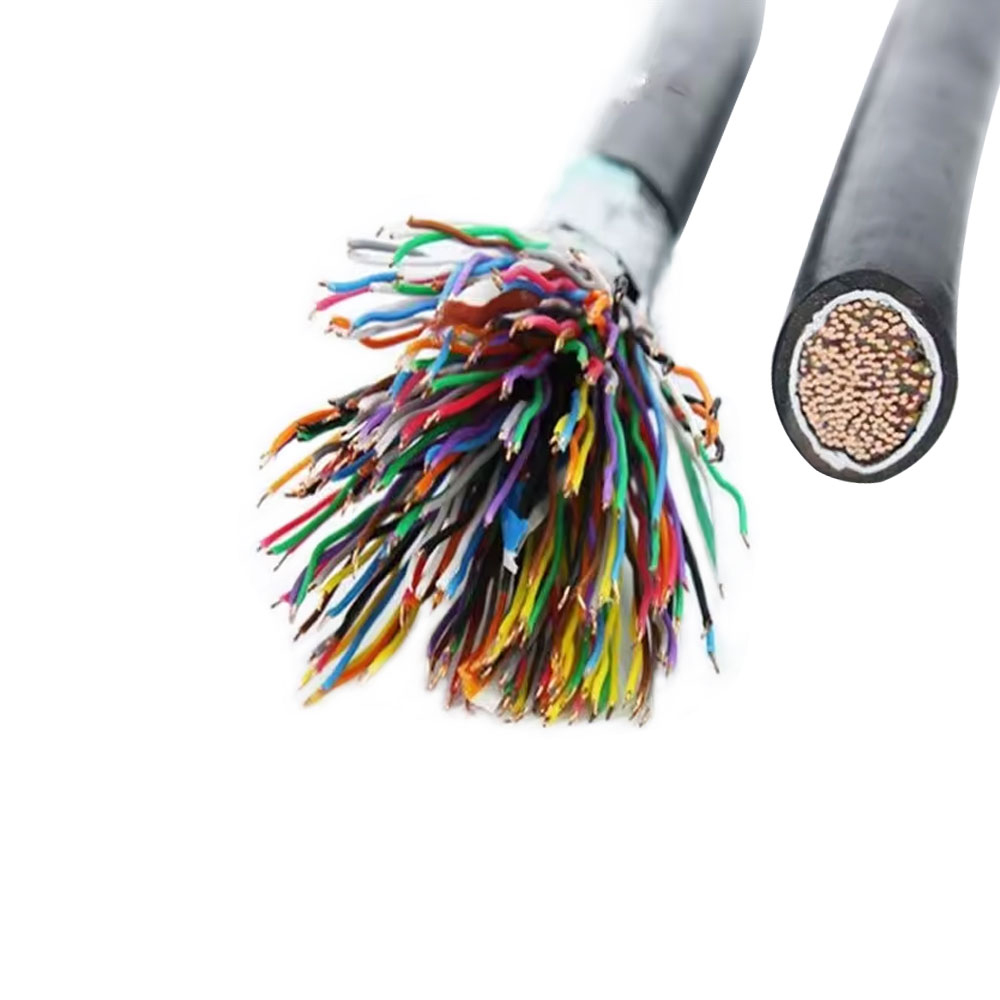

• Бронирование стальной проволокой PE: Используется там, где ожидаются растягивающие нагрузки (крутая местность, крепления мостов или вертикальные стояки); отдельные провода обеспечивают как защиту, так и силу натяжения.
• Геленаполненный (залитый) сердечник: Заливочный состав заполняет все воздушные пространства между парами; необходим для обеспечения влагостойкости в местах соединения и продольной гидроизоляции.

Управление перекрестными помехами в городских кабельных пучках высокой плотности

Поскольку все больше широкополосного трафика передается по медным парам с использованием векторизации и технологии G.fast, перекрестные помехи — как на ближнем (NEXT), так и на дальнем конце (FEXT) — становятся сдерживающим фактором, ограничивающим достижимую пропускную способность на каждую пару. Кабели городской связи, спроектированные и установленные для услуг POTS голосового уровня, часто демонстрируют уровни перекрестных помех, приемлемые на звуковых частотах, но серьезно ограничивающие производительность выше 10 МГц. Понимание физических механизмов, лежащих в основе перекрестных помех, помогает оценить, может ли существующая кабельная сеть поддерживать модернизацию широкополосной связи или ее необходимо заменить.

Перекрестные помехи между парами в многопарном кабеле в первую очередь определяются точностью и постоянством шага скрутки (количество витков на единицу длины) для каждой пары. Каждая пара в качественно изготовленном городском кабеле связи имеет уникальный, тщательно контролируемый шаг скрутки, чтобы минимизировать соединение с соседними парами. Когда шаг скрутки непостоянен — либо из-за производственных отклонений, либо из-за физического повреждения во время установки — емкостной и индуктивный дисбаланс между парами увеличивается, что приводит к повышению минимального уровня шума во всем кабельном пучке. Именно поэтому контроль технологического процесса производителя кабеля при скрутке является не просто проверкой качества, а напрямую влияет на широкополосную пропускную способность развернутой сети.

В векторных развертываниях VDSL2 и G.fast DSLAM или DPU (блок точки распространения) применяет активную цифровую обработку сигнала для устранения перекрестных помех между парами в одной группе связующих. Такая векторизация работает эффективно только тогда, когда характеристики перекрестных помех в кабеле стабильны и предсказуемы, что требует единообразной физической конструкции по всей длине кабеля. Кабели с точками сращивания, которые нарушают исходную геометрию пары, или участки, в которых пары были неправильно объединены в связку после ремонта, создают аномалии перекрестных помех, которые ухудшают векторизацию и снижают пропускную способность каждой пары во всей группе. Компания Zhishang Cable соблюдает строгие допуски на шаг скручивания и выполняет испытания электрического баланса на производственных партиях для поддержки этих сложных сценариев развертывания.

Планирование пространства воздуховодов и диаметр кабеля: ограничение, которое часто игнорируют, пока оно не становится проблемой

Городская коммуникационная инфраструктура рассчитана на десятилетия, но размеры сетей воздуховодов — каналов, по которым протягиваются кабели — определяются на основе предположений, сделанных во время строительства. Когда эти воздуховоды заполняются, для увеличения пропускной способности необходимо либо прокладывать микротраншеи для установки новых воздуховодов (разрушительно и дорого в городских условиях с твердым покрытием), либо заменять кабели большого диаметра альтернативами с более высокой плотностью. Для сетевых операторов и планировщиков инфраструктуры понимание того, как внешний диаметр кабеля связан с коэффициентом заполнения воздуховода, является практическим инструментом для максимизации будущей пропускной способности без чрезмерного проектирования первоначальной установки.

Стандартная практика заполнения воздуховодов ограничивает занимаемую площадь поперечного сечения до 40–50% внутренней площади воздуховода для одного кабеля и пропорционально меньше, когда несколько кабелей используют один канал. Этот запас не является потерей — он учитывает изгибающие усилия, необходимые при протягивании, тепловое расширение кабеля в течение срока его службы, а также зазор, необходимый на случай, если кабель когда-либо придется заменить, не раскапывая всю трассу. Кабель с внешним диаметром всего на 10% больше запланированного может снизить теоретическую оставшуюся пропускную способность воздуховода значительно более чем на 10%, поскольку ограничением является площадь (пропорциональная квадрату диаметра), а не линейный размер.

Переход от традиционных кабелей со свинцовой изоляцией с бумажной изоляцией (PILS) к современным кабелям с полиэтиленовой изоляцией и заполненными жилами уже существенно уменьшил диаметры кабелей для эквивалентного количества пар. Дальнейшего уменьшения диаметра можно достичь за счет использования более плотной геометрии сердцевины, более тонкой толщины изоляционных стенок, соответствующей действующим стандартам, а также оптимизированной конструкции связующей ленты или экрана. Для проектировщиков сетей, работающих с ограниченной инфраструктурой воздуховодов, выбор кабелей от таких производителей, как Anhui Zhishang Cable Technology Co., Ltd., которые публикуют подробные данные о размерах и предлагают варианты компактной конструкции, позволяет точно рассчитать заполнение воздуховода перед закупкой кабеля, а не обнаруживать несоответствие во время установки.
