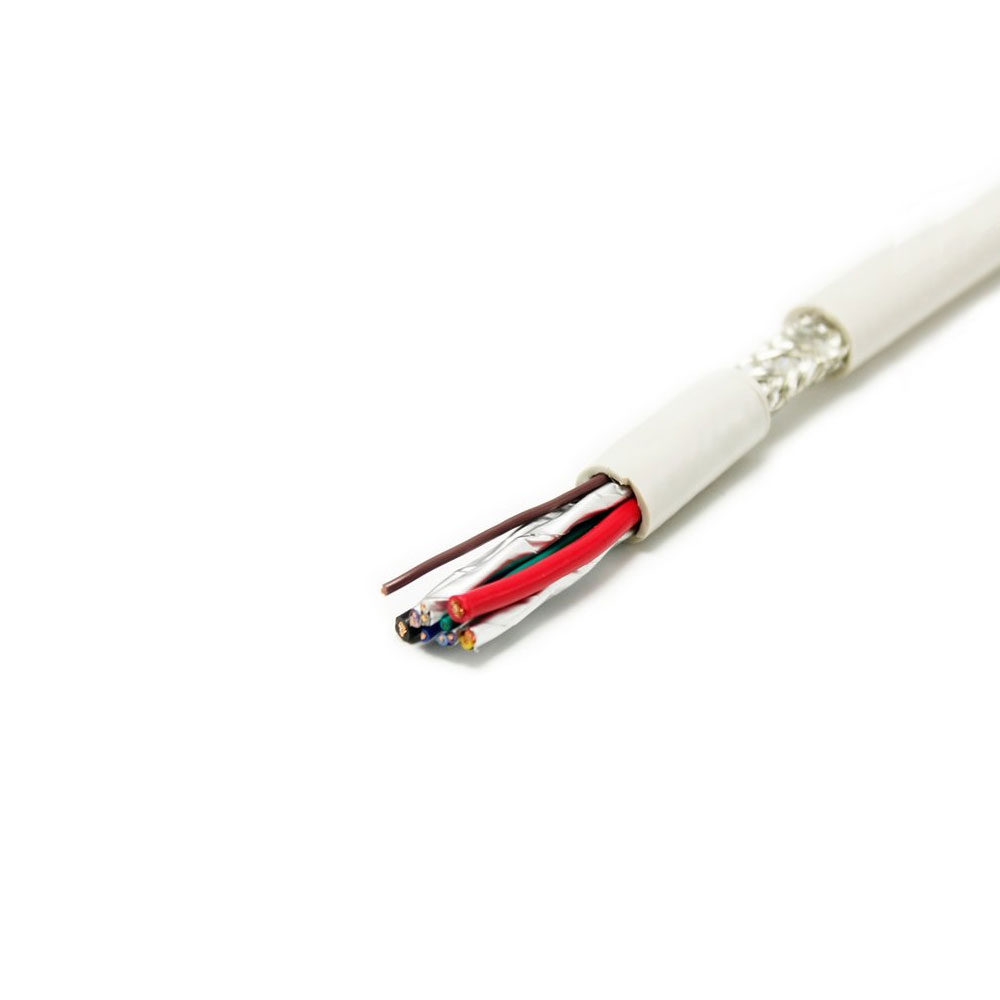

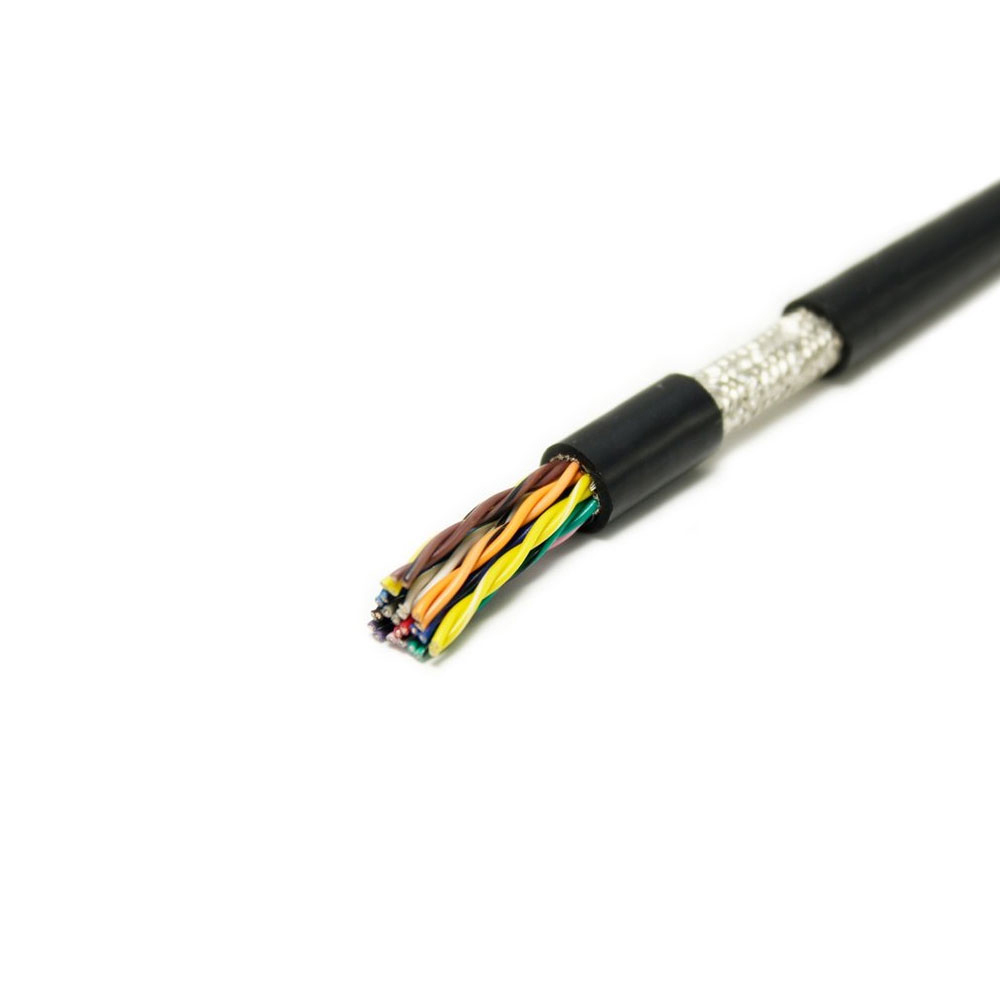

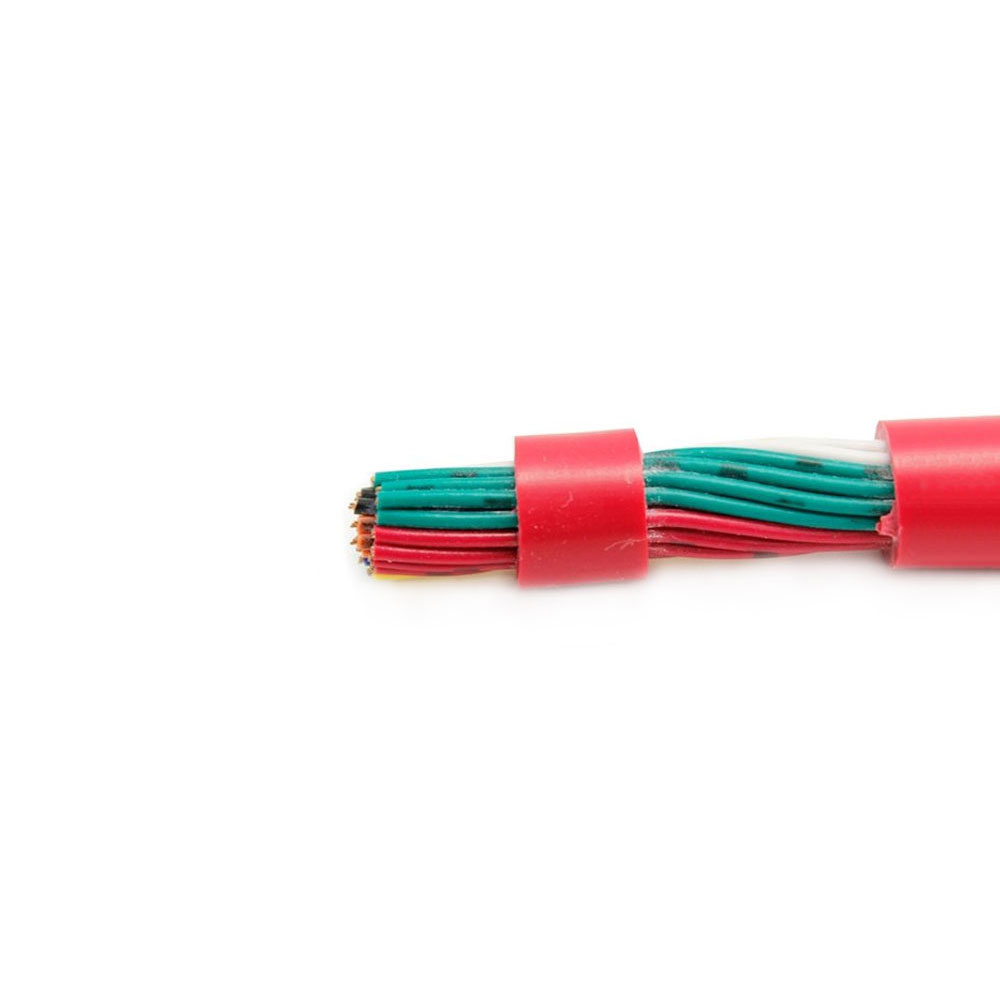

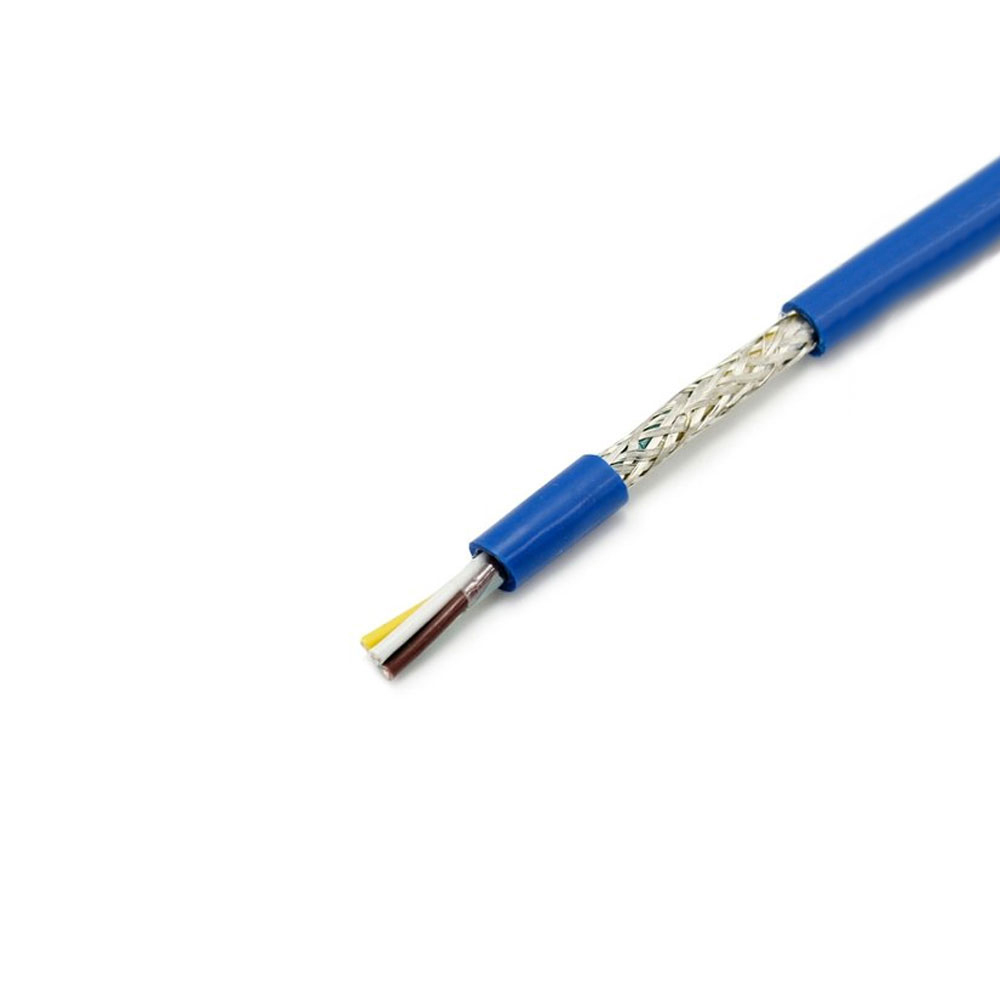

UL2517 Многослойный экранирующий кабель, сертифицированный UL

Преимущества UL2517
Универсальные США Стандартный электронный провод: соответствует стандарту UL 758, подходит для внутренних соединений в различных электронных устройствах
Гибкий и простой в подключении: тонкожильный мягкий проводник облегчает изгиб, подходит для сложной внутренней прокладки
Стандартизированная цветовая идентификация: предлагает более десяти стандартных цветов для поддержки идентификации цепей и диагностики неисправностей
Стабильные электрические характеристики: равномерная изоляция, надежное сопротивление напряжению
Двойная сертификация для доступа в Северную Америку: одновременно проходит сертификацию UL и cUL, что позволяет осуществлять продажи на рынках США и Канады

Точки продаж UL2517
Базовый провод для электронной промышленности Северной Америки: широко используется для внутренних перемычек в бытовой электронике и мелкой бытовой технике на рынках США и Канады
Стандартный провод, сертифицированный UL: соответствует стандарту UL 758 AWM, что обеспечивает быструю сертификацию продукции для клиентов
Высокотемпературное решение по принципу «подключи и работай»: совместимо с клеммами и разъемами стандарта США, не требует дополнительной обработки совместимости
Экономичное решение для внутреннего подключения: обеспечивает наиболее экономичную внутреннюю проводку для электронных продуктов, экспортируемых в Северную Америку
Стабильные поставки и полные технические характеристики: обычные размеры AWG (30–18 AWG) хорошо укомплектованы, что позволяет осуществлять поставки JIT

Область применения UL2517
Внутренние перемычки для бытовой электроники: соединения печатных плат внутри телевизоров, аудиосистем и игровых консолей на рынках США и Канады
Схемы управления для мелкой бытовой техники: внутренняя проводка платы управления для таких приборов, как кофеварки, тостеры и блендеры
Внутренняя проводка офисного оборудования: низковольтные соединения внутри принтеров, сканеров и источников питания компьютеров
Вспомогательные схемы для автомобильной электроники: внутренняя проводка для автомобильных зарядных устройств, навигационных устройств и видеорегистраторов
Ремонт и замена североамериканской электроники: стандартные сменные провода для ремонта электронных устройств в США и Канаде
Сертификаты соответствия: UL

Проводник: луженая отожженная медь, мелкоцепочечная структура.
Пары проводов ключей: соответствуют UL2501, в том числе:
1. Дифференциальная пара USB 2.0 (D+/D-)
2. Дифференциальная пара USB 3.0 SuperSpeed TX (SSTX+/SSTX-)
3. Дифференциальная пара USB 3.0 SuperSpeed RX (SSRX+/SSRX-)
4. Линия электропередачи (VBUS) и линия заземления (GND)
Изоляционный материал: полиэтилен высокой плотности или вспененный полиэтилен, используемый для достижения дифференциального сопротивления 90 Ом.
Структура пар проводов: четыре дифференциальные пары, идентичные по структуре UL2501, использующие слоистое независимое экранирование.
Структура экранирования: Многослойное экранирование:
• Каждая дифференциальная пара SuperSpeed имеет независимую защиту из алюминиевой фольги.
• Общая экранировка плетеной медной сеткой (обычно ≥65% покрытия).
Оболочка: Поливинилхлорид (ПВХ) или огнестойкий полиолефин.
Характеристическое сопротивление: Дифференциальное сопротивление: 90 Ом ±15% (для пар SuperSpeed).
Номинальное напряжение: 30 В постоянного тока (линия питания VBUS).
Долгосрочная рабочая температура:** от 60°C до 80°C.
Скорость передачи данных: USB 3.0: 5 Гбит/с (суперскорость); USB 2.0: 480 Мбит/с.
Максимальная длина: Рекомендуемая ≤3 метра.
Сопротивление постоянному току: строгие требования к проводникам VBUS и GND для обеспечения возможности подачи питания (900 мА при 5 В).
