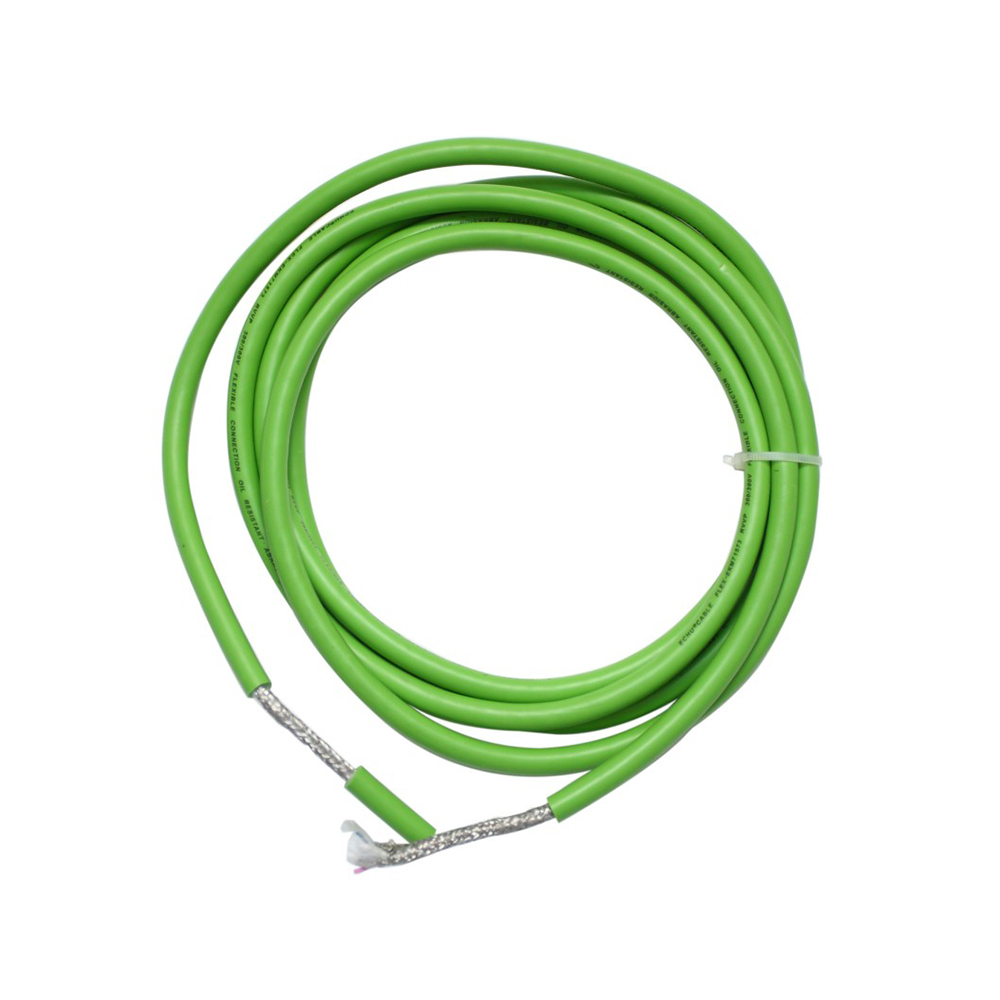

Роботизированный кабель из ПВХ JQR-246P, полностью медный экран

Обеспечение целостности сигнала:
Многослойная конструкция экранирования эффективно изолирует перекрестные помехи между линиями электропередачи и чувствительными линиями управления/сигнала, предотвращая влияние высокочастотного шума от сервоприводов на обратную связь кодера или связь по шине, тем самым снижая частоту ошибок.
Экономичная динамическая долговечность:
Обеспечивая хорошую защиту, он сохраняет высокую экономическую эффективность и миллионы циклов изгиба роботизированных кабелей из ПВХ, отвечая требованиям прочности большинства сценариев промышленной автоматизации.
Базовая охрана окружающей среды:
Оболочка из ПВХ обеспечивает фундаментальную защиту от масла, смазки, охлаждающей жидкости и влажности, удовлетворяя потребности общепромышленных сред.
Область применения: Используется для надежной передачи смешанных сигналов мощности и чувствительных сигналов в общем промышленном оборудовании автоматизации, где существуют определенные электромагнитные помехи и кабель должен выдерживать возвратно-поступательное движение средней и высокой частоты.
Преимущества кабеля робота из ПВХ JQR-246P
Полный медный плетеный экранирующий слой: использует высокоплотное плетеное покрытие из луженой медной проволоки с покрытием ≥85%, эффективно подавляя электромагнитные помехи и обеспечивая стабильную передачу сигналов управления роботом.
Высокогибкая динамическая конструкция: тонкоцепочечные бескислородные медные проводники в сочетании с оболочкой из ПВХ-эластомера обеспечивают минимальный радиус изгиба, в 5 раз превышающий внешний диаметр, что подходит для высокочастотных сценариев в соединениях роботов.
Конструкция, устойчивая к кручению и износу: оптимизированный шаг скручивания сердечника кабеля и устойчивая к разрывам формула оболочки выдерживают многократное скручивание и трение в роботизированных системах кабельной подвески.
Маслостойкость и экологическая адаптируемость: оболочка из ПВХ устойчива к маслу, слабым кислотам и щелочам, что делает ее пригодной для сложных промышленных сред, таких как автомобилестроение и сборка электроники.
Сертификация безопасности и надежности: сертифицировано UL/CE, огнестойкость соответствует стандартам IEC 60332, соответствует требованиям безопасности автоматизированного оборудования.

Точки продаж продукта
Специализированный кабель для промышленных роботов: обеспечивает интегрированные решения по передаче электроэнергии, сигналов и управления в автоматизированном оборудовании, таком как шестиосные роботы и роботы SCARA.
Обеспечение помехозащищенности сигнала: конструкция с полным медным экранированием обеспечивает стабильную и свободную от искажений передачу сигналов энкодера серводвигателя и шинную связь в условиях сильных электромагнитных сред.
Динамический срок службы в течение длительного цикла: проходит 10 миллионов испытаний на изгиб кабельных носителей, подходит для высокоинтенсивных сценариев непрерывной работы, таких как автомобильная сварка и обработка материалов.
Экономичный робот-кабель: оптимизирует стоимость, удовлетворяя при этом требования к динамическим характеристикам, обеспечивая экономически эффективный выбор для малых и средних проектов автоматизации.
Совместимость с быстрой заменой: стандартизированный внешний диаметр и конструкция интерфейса, совместимость с кабельными каналами и разъемами основных марок роботов, сокращение времени простоя при техническом обслуживании.

Проводник: Тонкая бескислородная медная проволока (класс 5 или 6), специально скрученная. Диапазон поперечного сечения: от 0,25 мм² до 16 мм² (часто).
Изоляция: Специальный гибкий ПВХ или эластомер с цветовой кодировкой.
Структура ядра: многоядерная интеграция (например, 4, 8, 12, 19 ядер и т. д.), включая:
• Линии электропередач
• Линии управления/сигнала (обычно витые пары для уменьшения внутренних перекрестных помех)
• Линии шины/обратной связи (например, пары энкодера)
Внутренняя оболочка/наполнитель: гибкий ПВХ или наполнитель из хлопка, закрепляющий сердечники и уменьшающий внутреннее трение.
Экранирующая структура (основная особенность): Полная медная защита:
1. Экранирование пар: критические пары сигналов (например, кодеры, шины связи) могут использовать независимое экранирование алюминиевой фольгой.
2. Общая защита: плетеная сетка из луженой меди высокой плотности, покрытие ≥80%, обеспечивающая комплексное электромагнитное экранирование и надежное заземление.
Внешняя оболочка: модифицированный поливинилхлорид с хорошей гибкостью, стойкостью к истиранию, маслостойкостью (IEC 60811-2-1) и устойчивостью к ультрафиолетовому излучению. Обычно серый или черный.
Номинальное напряжение: 300/500 В или 0,6/1 кВ.
Испытательное напряжение: от 1500 В до 3000 В (50 Гц, 1 минута).
Долгосрочная рабочая температура: Мобильная: от -5°C до +70°C; Фиксированная: от -15°C до +70°C.
Минимальный радиус изгиба: Мобильная установка (в кабельных держателях): от 7,5 × D до 10 × D (D: внешний диаметр кабеля).
Срок службы при изгибе: >от 2 до 5 миллионов возвратно-поступательных движений в кабельных носителях.
Характеристики кручения: выдерживает непрерывное кручение ±180°/метр.
Степень огнестойкости: соответствует стандарту IEC 60332-1-2.
